Đèn LED Âm Nước Đài Phun Nước Bánh Xe MG-501-48W là giải pháp chiếu sáng đài phun nước và nhạc nước quy mô lớn từ Moon Lighting. Thiết kế lỗ vòi D80mm ôm sát họng phun, công suất 48W mạnh mẽ với dải góc chiếu hẹp 3°-8° rọi cao cột nước 10m qua các giải pháp chiếu sáng kiến trúc cảnh quan. Thân vỏ Inox 304/316 chống ăn mòn, kính IK10, chuẩn chống nước IP68 ngâm sâu tuyệt đối khi ứng dụng các dòng đèn âm nước cao cấp. Hỗ trợ điều khiển DMX512 lập trình ánh sáng nghệ thuật.
Trong kiến trúc cảnh quan ngoài trời, các công trình thủy văn như đài phun nước nghệ thuật, sàn phun nước âm sàn hay dàn nhạc nước hoành tráng luôn là trung tâm thu hút sự chú ý tại các quảng trường, công viên, resort, khách sạn 5 sao, cũng như tại các căn biệt thự, lâu đài và penthouse cao cấp. Để luồng nước phun lên có thể phát sáng lung linh, vươn cao rực rỡ và biến hóa màu sắc sắc nét về đêm, việc trang bị nguồn sáng công suất lớn hắt trực tiếp từ gốc vòi phun là yếu tố vô cùng quan trọng.
Đèn LED Âm Nước Đài Phun Nước Bánh Xe MG-501-48W do Moon Lighting trực tiếp sản xuất và phân phối chính là giải pháp chiếu sáng đài phun nước chuyên dụng, sở hữu công suất 48W mạnh mẽ, mang đến dòng quang thông vượt trội và độ bền hoàn hảo dưới môi trường ngâm nước liên tục. Dòng MG-501-48W được định vị là phân khúc công suất "tỷ lệ vàng" – đáp ứng trọn vẹn yêu cầu rọi sâu cột nước từ 4m đến 10m với mức chi phí đầu tư và vận hành điện năng tối ưu nhất cho toàn bộ hệ thống đài phun nước cảnh quan.
MỤC LỤC BÀI VIẾT
TẢI TÀI LIỆU HỖ TRỢ THIẾT KẾ KỸ THUẬT CAD / IES FILE / CATALOGUE
TẢI FILE CAD / IES NGAY HOTLINE TƯ VẤN KỸ THUẬTDòng đèn âm nước bánh xe 48W sở hữu kích thước mặt D300*76mm cùng lỗ khoét trung tâm chuẩn D80mm (hỗ trợ tùy biến linh hoạt cho vòi từ D25mm-D80mm). Thiết kế đĩa tròn rỗng ruột giúp luồn ôm sát họng vòi phun, đưa luồng ánh sáng bao trọn dòng nước ngay từ vị trí thoát nước và hắt thẳng theo độ cao cột nước:
Không chỉ dừng lại ở chức năng chiếu sáng thông thường, đèn bánh xe MG-501-48W đóng vai trò là "linh hồn" cho các kịch bản trình diễn ánh sáng nước nghệ thuật tại các khu nghỉ dưỡng cao cấp, shophouse thương mại, không gian tư gia thượng uyển hay các công trình hạ tầng công cộng. Sự kết hợp giữa làn nước chuyển động sống động và dải quang phổ chuẩn xác mang lại giá trị cảm xúc vượt trội, gia tăng đẳng cấp kiến trúc cho toàn bộ không gian cảnh quan đêm.

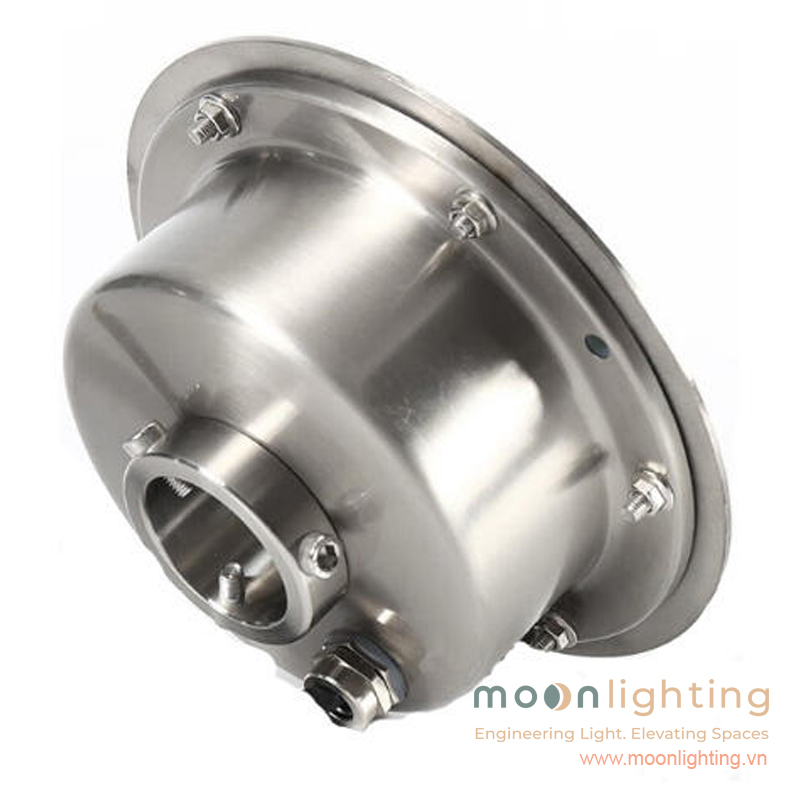

Vỏ thép không gỉ Inox 304 / Inox 316: Toàn bộ phần thân và mặt ốp đèn được làm từ chất liệu Inox cao cấp chống ăn mòn, chống gỉ sét tuyệt đối khi ngâm chìm lâu dài trong nước ngọt, nước hồ bơi chứa hóa chất xử lý hay nước mặn ngoài bờ biển.

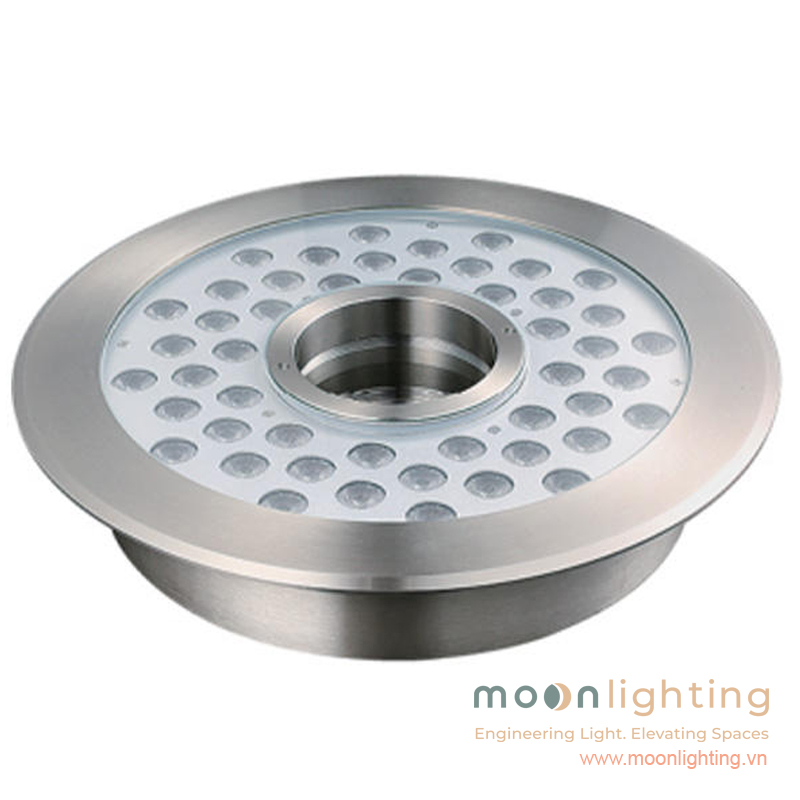

Kính cường lực dày dặn chịu lực IK10: Mặt đèn trang bị kính cường lực đạt chuẩn chống va đập IK10 cao nhất, bảo vệ ma trận chip LED an toàn trước áp lực nước phun mạnh hay tác động va đập cơ học.

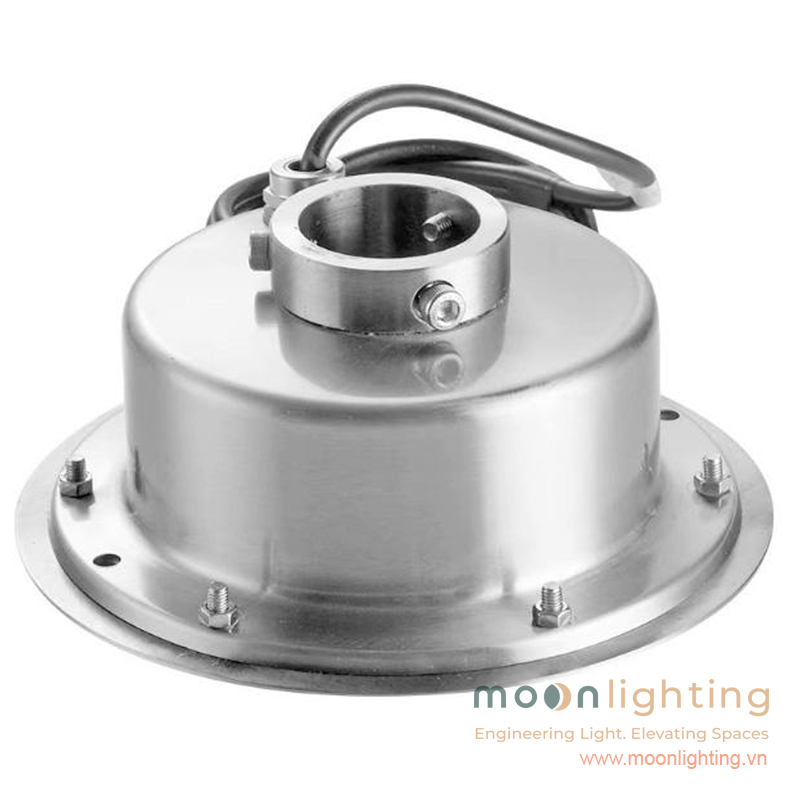

Chống nước IP68 tuyệt đối: Kết hợp roăng silicon chống lão hóa và cổ cáp siết kín, đảm bảo đèn hoạt động ổn định ở độ sâu dưới nước trong thời gian dài mà không bị ngấm nước hay đọng hơi ẩm.
Cơ chế tản nhiệt ngầm thông minh (Water-Cooled Thermal Structure):
Với công suất lớn 48W, hệ thống ma trận chip LED tỏa ra lượng nhiệt đáng kể. Thân đèn Inox của MG-501-48W được đúc nguyên khối với cấu trúc các rãnh thoát nhiệt tiếp xúc trực tiếp với môi trường nước chìm. Luồng nước bao quanh liên tục làm mát thân đèn, giúp duy trì nhiệt độ mối nối chip LED (Junction Temperature) luôn ở mức an toàn (<65°C), chống suy giảm quang thông và đảm bảo tuổi thọ chip LED đạt tới 50.000 giờ liên tục.
Đèn sử dụng chip LED nhập khẩu chính hãng từ các thương hiệu nổi tiếng thế giới như Osram, Cree, Bridgelux, mang lại hiệu suất phát quang cao (đạt từ 100 - 120 lm/W) và tốc độ suy giảm ánh sáng cực thấp.
Chỉ số hoàn màu cao CRI > 90 giúp dải màu phát ra tươi tắn, chân thực, giữ nguyên độ trong trẻo khi chiếu qua làn nước.
HỆ THỐNG THẤU KÍNH QUANG HỌC CHUYÊN DỤNG (OPTICAL LENS)
Để luồng sáng 48W không bị tán sắc mờ nhạt khi đi qua môi trường nước có độ khúc xạ cao, MG-501-48W sử dụng thấu kính PMMA quang học cao cấp với độ xuyên sáng đạt 93%. Bảng phối hợp góc chiếu sáng đề xuất cho dự án:
Với công suất 48W, sản phẩm cung cấp đầy đủ các màu sắc ánh sáng: từ đơn sắc (2700K - 6000K, R, G, B, Y, W, WW) đến dải màu chuyển đổi RGB / RGBW. Bên cạnh chế độ On-Off cơ bản hay DALI / 0-10V, phiên bản đèn âm nước bánh xe DMX512 48W cho phép kết nối bộ điều khiển nhạc nước trung tâm. Các kỹ sư có thể lập trình từng điểm đèn đổi màu, chớp nháy ăn khớp chính xác theo từng nốt nhạc của các màn trình diễn nhạc nước lớn tại công viên và quảng trường.
Nếu công trình cần sự linh hoạt về công suất giữa các cụm vòi phun, bạn cũng có thể kết hợp cùng các dòng đèn âm nước bánh xe 24W RGB hay đèn âm nước bánh xe 36W RGB trên cùng một tuyến điều khiển DMX.
| Mục Kiểm Tra Kỹ Thuật | Chi Tiết Sản Phẩm MG-501-48W |
|---|---|
| Thương hiệu | Moon Lighting |
| Mã sản phẩm | MG-501-48W |
| Chủng loại | Đèn âm nước – Đèn đài phun nước |
| Công suất | 48W |
| Nguồn điện sử dụng | DC12V / DC24V (An toàn tuyệt đối) |
| Chip LED / CRI | Osram / Cree / Bridgelux, Độ hoàn màu CRI > 90 |
| Góc chiếu sáng | 3° / 8° / 10° / 15° / 25° / 30° / 45° / 60° / 90° |
| Màu sắc ánh sáng | 2700K-6000K / R/G/B/Y/W/WW / RGB / RGBW |
| Trình điều khiển | On-Off / DMX512 / DALI / 0-10V |
| Cấp bảo vệ IP / IK | IP68 / IK10 (Mặt kính cường lực chịu va đập) |
| Nhiệt độ môi trường (Ta, Tc) | -30°C ~ 45°C |
| Kích thước mặt đèn | Đường kính D300 * Chiều cao 76mm |
| Kích thước lỗ vòi phun | D80mm (Tùy chọn tương thích D25mm - D80mm) |
| Vật liệu thân đèn | Inox 304 / Inox 316 + Kính cường lực |
| Chế độ bảo hành | 24 tháng chính hãng |
Để hệ thống chiếu sáng đài phun nước vận hành mượt mà và an toàn, nhà thầu thi công cần tuân thủ đúng quy trình:
Gắn đèn lồng qua họng vòi phun: Luồn đĩa đèn qua ống dẫn vòi phun D80mm. Siết đều các vít lục giác Inox bên dưới cổ đèn để giữ đĩa đèn cân bằng, giúp tia sáng chiếu thẳng theo hướng phun của nước.
Sử dụng bộ nguồn hạ áp an toàn DC24V: Tuyệt đối không nối điện 220V trực tiếp xuống lòng bể. Nguồn điện chính từ tủ điều khiển trên bờ phải qua bộ đổi nguồn an toàn hạ áp DC24V chuẩn IP67/IP68.
Đấu nối cáp điện chống thấm IP68: Do công suất 48W tiêu thụ dòng điện khá lớn, đường dây cáp cấp nguồn ngâm dưới nước phải chọn loại cáp bọc cao su ruột đồng mềm (2x2.5mm2). Mọi mối nối phải nằm trong hộp nối dây điện chống thấm ngâm dưới nước IP68 và đổ đầy keo resin cách điện chuyên dụng.
CHECKLIST NGHỆM THU KIỂM ĐỊNH TẠI CÔNG TRƯỜNG DÀNH CHO GIÁM SÁT THI CÔNG
Kiểm tra độ cách điện tuyến cáp ngầm: Sử dụng đồng hồ đo điện trở Megohmmeter (đáp ứng tiêu chuẩn đo kiểm TCVN), mức điện trở cách điện giữa lõi cáp và môi trường nước bắt buộc đạt ≥ 20M Ohm tại điện áp thử 500V.
Kiểm tra ngâm thủy lực tĩnh 24H: Trước khi cấp nguồn điện chính thức, toàn bộ cụm đèn bánh xe MG-501-48W phải được ngâm thử nghiệm ngập sâu dưới lòng nước trong 24 giờ để xác nhận tính toàn vẹn của roăng cao su silicon và cổ cáp PG9.
Đo sụt áp tải đỉnh cuối tuyến: Tiến hành đo điện áp DC24V trực tiếp tại vị trí chiếc đèn nằm ở khoảng cách xa tủ điện nhất. Đảm bảo ngưỡng điện áp duy trì đạt tối thiểu ≥ 22.5V DC khi toàn bộ dàn đèn bật sáng 100% công suất.
Do nguồn điện hạ áp DC24V mang dòng điện điện áp thấp, khi truyền tải khoảng cách xa từ tủ điện trên bờ ra giữa hồ đài phun nước rất dễ bị sụt áp (Voltage Drop). Khuyến nghị từ kỹ sư Moon Lighting:
Khi triển khai hệ thống đài phun nước điều khiển nhạc nước, đường cáp nguồn DC24V và đường cáp tín hiệu DMX512 bắt buộc phải chạy riêng biệt để tránh gây nhiễu tín hiệu.
Sơ đồ nối dây dạng chuỗi (Daisy-Chain):
Lưu ý kỹ thuật DMX512:
Chuẩn dây tín hiệu: Bắt buộc dùng cáp xoắn đôi chống nhiễu (Shielded Twisted Pair - STP) chuẩn RS485 chuyên dụng.
Tải tín hiệu DMX: Mỗi đường tín hiệu DMX512 Out điều khiển tối đa 32 thiết bị đèn. Nếu số lượng đèn bánh xe 48W vượt quá 32 bộ, cần sử dụng thêm Bộ khuếch đại và chia tín hiệu DMX Splitter/Amplifier chuyên dụng.
Để nguồn hoạt động mát, không bị sụt áp hay quá nhiệt khi vận hành dải đèn 48W liên tục, hãy áp dụng công thức với hệ số dự phòng an toàn 25%:
Ví dụ thực tế: Cần thi công 10 chiếc Đèn âm nước bánh xe 48W RGB (MG-501-48W) cho đài phun nước quảng trường:
- Tổng công suất thực tế dải đèn: 10 x 48W = 480W.
- Công suất bộ nguồn tối thiểu cần trang bị: 480W x 1.25 = 600W.
- Lựa chọn: Trang bị 1 bộ nguồn chống nước DC24V - 600W IP67/IP68 (hoặc 2 bộ nguồn DC24V - 350W) đặt tập trung trong tủ điện trên bờ.
| Hiện Tượng Sự Cố | Nguyên Nhân Kỹ Thuật | Phương Pháp Khắc Phục Nhanh |
|---|---|---|
| Đèn bị mờ hoặc chớp nháy ở cuối đường dây | Sụt áp trên đường truyền DC24V do khoảng cách xa hoặc dây dẫn tiết diện nhỏ | Tăng tiết diện dây cấp nguồn chính lên 2x4.0mm2 hoặc bố trí nguồn vệ sinh DC24V sát lòng hồ. |
| Đèn đổi màu không đồng bộ hoặc đứng màu khi chạy DMX512 | Mất tín hiệu DMX do nhiễu môi trường, đứt cáp hoặc thiếu điện trở cuối tuyến | Kiểm tra tuyến cáp STP RS485, đảm bảo đấu nối đúng cực DMX+/DMX- và gắn điện trở dập nhiễu 120 Ohm ở chiếc đèn cuối cùng. |
| Đèn đọng hơi sương bên trong mặt kính | Cổ cáp siết chưa chặt hoặc thi công đấu nối dây trong môi trường độ ẩm quá cao | Tháo đèn kiểm tra roăng silicon, sấy khô ruột đèn và tiến hành siết chặt cổ cáp PG9 trong phòng khô ráo. |

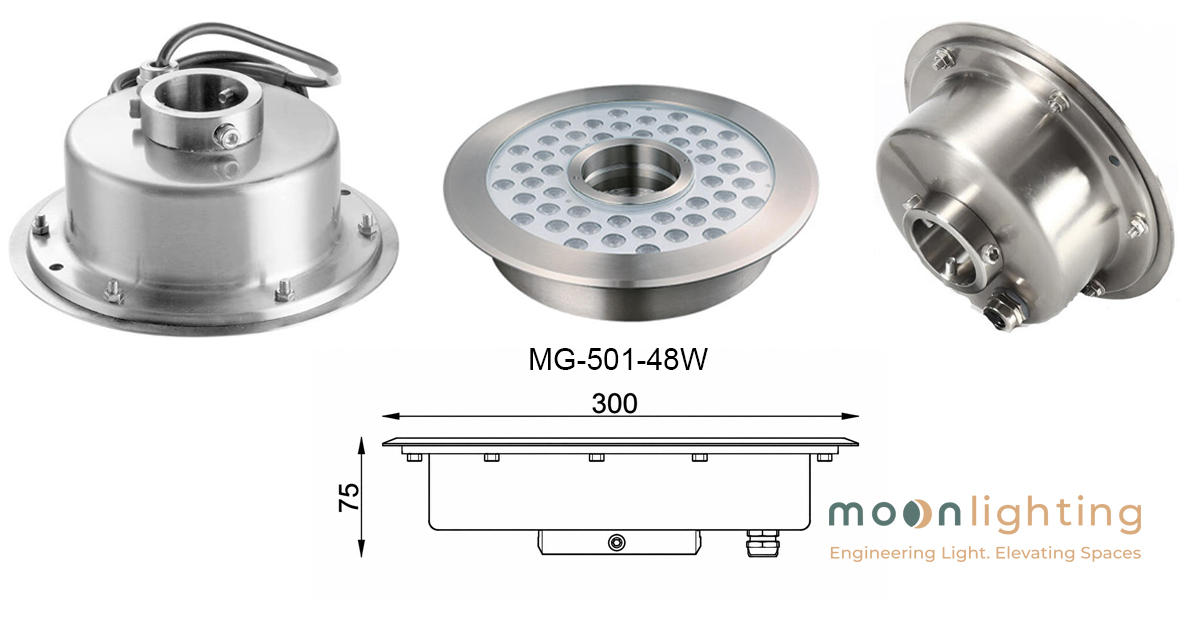

Bản vẽ thông số kỹ thuật chi tiết mặt đèn D300mm cùng lỗ lồng vòi D80mm của Đèn âm nước bánh xe MG-501-48W
Câu 1: Đèn bánh xe 48W với đường kính D300mm phù hợp nhất cho chiều cao cột nước bao nhiêu?
Trả lời: Với công suất 48W mạnh mẽ và đường kính mặt đèn D300mm rộng, đèn rất thích hợp cho các vòi phun có chiều cao cột nước từ 4 mét đến trên 10 mét tại các đài phun nước quảng trường, công viên hay khu đô thị lớn.
Câu 2: Đèn âm nước bánh xe MG-501-48W có bị ngấm nước hay han gỉ khi ngâm lâu không?
Trả lời: Không. Sản phẩm được đúc từ Inox 304 / Inox 316 cao cấp, đạt tiêu chuẩn chống nước tuyệt đối IP68 và chịu va đập IK10, đảm bảo không bị ăn mòn hay xâm nhập nước trong suốt nhiều năm vận hành chìm dưới lòng hồ.
Câu 3: Làm thế nào để điều khiển hiệu ứng đổi màu theo nhạc cho đèn 48W?
Trả lời: Bạn chỉ cần lựa chọn phiên bản tích hợp chuẩn DMX512. Khi kết nối dải đèn với bộ điều khiển trung tâm và máy tính lập trình nhạc nước, từng chiếc đèn 48W sẽ phát sáng và chuyển màu linh hoạt theo từng nốt nhạc.
Câu 4: Tại sao bắt buộc phải dùng nguồn điện hạ áp DC24V cho đài phun nước?
Trả lời: Sử dụng nguồn hạ áp DC24V là tiêu chuẩn an toàn bắt buộc đối với tất cả thiết bị điện ngâm dưới nước. Điều này giúp loại bỏ hoàn toàn rủi ro rò điện nguy hiểm cho con người, đồng thời kéo dài tuổi thọ vận hành cho mạch điều khiển LED.
Câu 5: Chế độ bảo hành chính hãng sản phẩm MG-501-48W là bao lâu?
Trả lời: Sản phẩm Đèn LED Âm Nước Đài Phun Nước Bánh Xe MG-501-48W chính hãng do Moon Lighting sản xuất được áp dụng chế độ bảo hành 24 tháng. Đội ngũ kỹ thuật của chúng tôi đồng hành hỗ trợ tư vấn và bảo trì trọn đời cho mọi dự án.
Câu 6: Đèn âm nước bánh xe 48W Inox 316 khác gì so với Inox 304?
Trả lời: Phiên bản Inox 316 được bổ sung thành phần Molybdenum giúp gia tăng khả năng chống ăn mòn hóa chất vượt trội, thích hợp tuyệt đối cho các bể phun nước mặn bờ biển, đài phun nước hồ bơi có nồng độ Clo cao hay môi trường nước biển. Inox 304 thích hợp chuẩn mực cho các công trình đài phun nước ngọt sinh thái, đài phun nước công cộng thông thường.

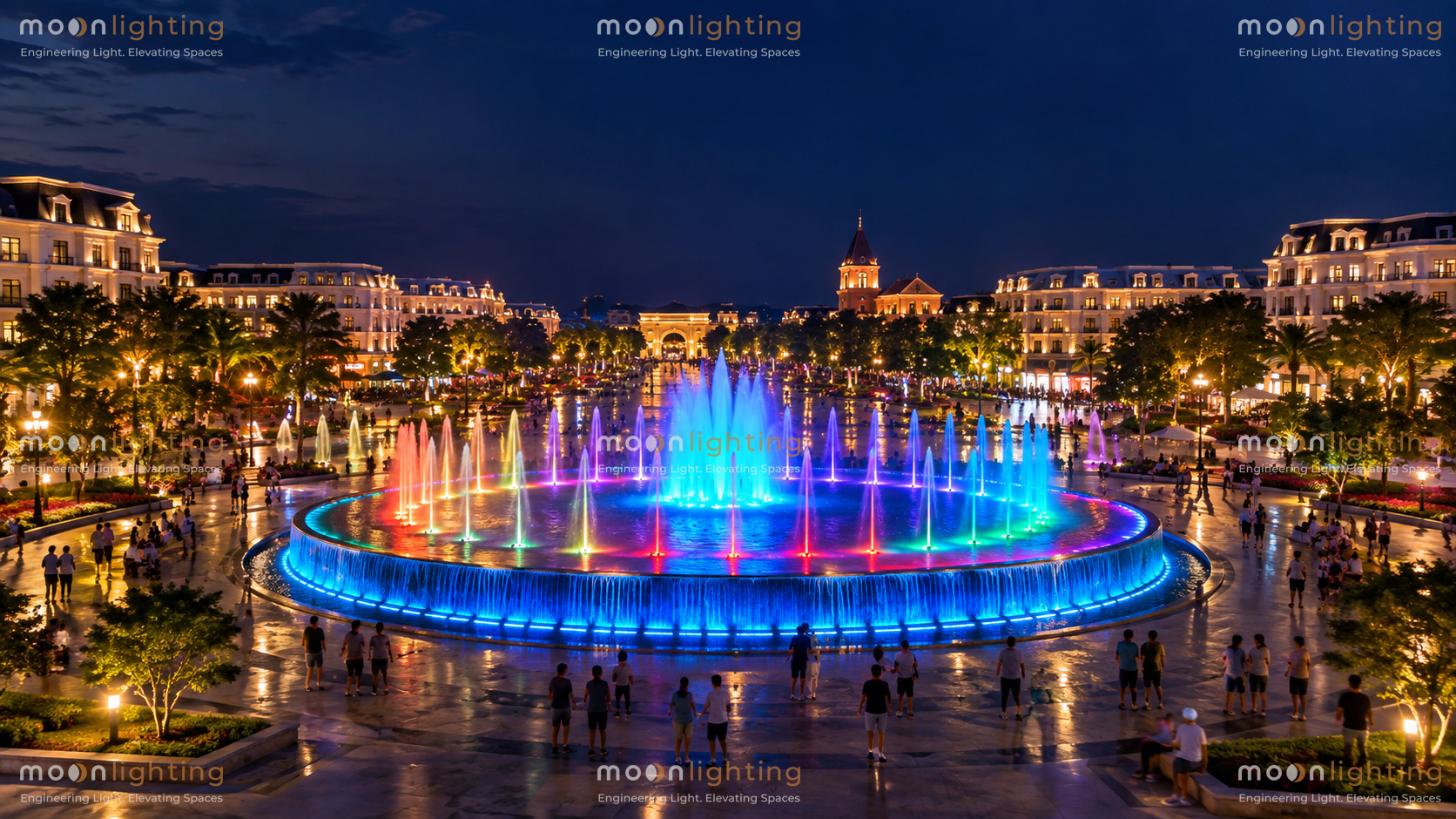

Phối cảnh thực tế Đèn LED Âm Nước Bánh Xe MG-501-48W rọi dải sáng ôm trọn cột nước đài phun nước nghệ thuật
