Đèn LED âm nước đài phun nước bánh xe MG-501 Series (48W, 60W, 72W) là giải pháp chiếu sáng đại cảnh chuyên dụng dành cho đài phun nước, nhạc nước quảng trường và resort cao cấp. Sản phẩm tích hợp lỗ luồn vòi D80mm, ma trận chip LED Cree/Osram/Bridgelux rọi cột nước cao tới 15m, thân Inox 304/316 nguyên khối chống ăn mòn IP68, điện áp hạ áp DC24V SELV an toàn tuyệt đối từ dòng đèn âm nước và chuẩn điều khiển DMX512 thông minh phát triển bởi Moon Lighting.
Trong kiến trúc cảnh quan nước quy mô đại cảnh tại các quảng trường trung tâm, công viên văn hóa, khu đô thị, resort, khách sạn 5 sao cho đến các công trình biệt thự và lâu đài tráng lệ, các đài phun nước và hệ thống nhạc nước nghệ thuật luôn là điểm nhấn thể hiện sự đẳng cấp. Để chiếu sáng những cột nước phun cao hàng chục mét hay các luồng nước xòe lớn, những dải đèn công suất nhỏ hoàn toàn không đáp ứng đủ quang thông.
Thấu hiểu yêu cầu khắt khe đó, Moon Lighting giới thiệu dòng Đèn LED Âm Nước Đài Phun Nước Bánh Xe MG-501-48W-60W-72W (gồm các mã MG-501-48W, MG-501-60W và MG-501-72W). Đây là dòng đèn âm nước bánh xe RGB kiểu dáng mới sở hữu công suất cực lớn, mặt đèn đường kính rộng lên tới D300mm - D380mm cùng ma trận mắt LED phân bố dày đặc, mang lại nguồn sáng vô cùng mạnh mẽ cho mọi công trình thủy văn.
(Nội dung bổ sung chuyên môn: Đáp ứng toàn diện các tiêu chuẩn khắt khe về chiếu sáng đài phun nước quy mô đại cảnh quốc tế, dòng sản phẩm MG-501 Series khẳng định vị thế dẫn đầu nhờ khả năng xuyên thấu dòng nước chảy xiết và làm nổi bật các cột nước cao vút trên 15m trong đêm).
Dòng đèn âm nước bánh xe công suất lớn MG-501 sở hữu lỗ khoét trung tâm chuẩn D80mm, dễ dàng luồn qua các họng vòi phun nước cỡ lớn. Ánh sáng từ ma trận chip LED xung quanh sẽ ôm trọn toàn bộ luồng nước ngay từ vị trí thoát nước và hắt dọc theo chiều cao cột nước, tạo nên hiệu ứng dải sáng liên tục và rực rỡ:
MỤC LỤC BÀI VIẾT
TẢI TÀI LIỆU HỖ TRỢ THIẾT KẾ KỸ THUẬT CAD / IES FILE / CATALOGUE
TẢI FILE CAD / IES NGAY HOTLINE TƯ VẤN KỸ THUẬTBảng Hướng Dẫn Chọn Vật Liệu Vỏ Đèn Theo Môi Trường Vận Hành Dự Án dành cho Đơn Vị Tư Vấn & KTS
Thân đèn thép không gỉ Inox 304 / Inox 316: Toàn bộ phần thân vỏ và mặt ốp được gia công từ Inox cao cấp, cho khả năng chống ăn mòn và gỉ sét tuyệt đối trong môi trường ngâm nước liên tục, nước hồ bơi chứa Clo hay nước mặn ngoài biển.
Kính cường lực chịu lực IK10 & Thấu kính PMMA: Mặt kính cường lực độ bền cao đạt tiêu chuẩn chịu va đập IK10, bảo vệ an toàn cho hệ thống chip LED bên trong. Thấu kính PMMA cao cấp cho độ truyền sáng hơn 90%, giữ cho màu sắc ánh sáng luôn trong trẻo và chuẩn xác.
Vòng đệm silicon chống lão hóa & Cổ cáp PG9: Đảm bảo khả năng chống nước đạt tiêu chuẩn tuyệt đối IP68, ngâm sâu dưới nước liên tục mà không bị đọng hơi ẩm hay rò rỉ nước. (Tích hợp công nghệ tản nhiệt Big Surface Water Cooling kết hợp với van thở chống đọng sương, giải phóng hoàn toàn nhiệt lượng tỏa ra từ các chip LED công suất cao 72W ra môi trường nước).

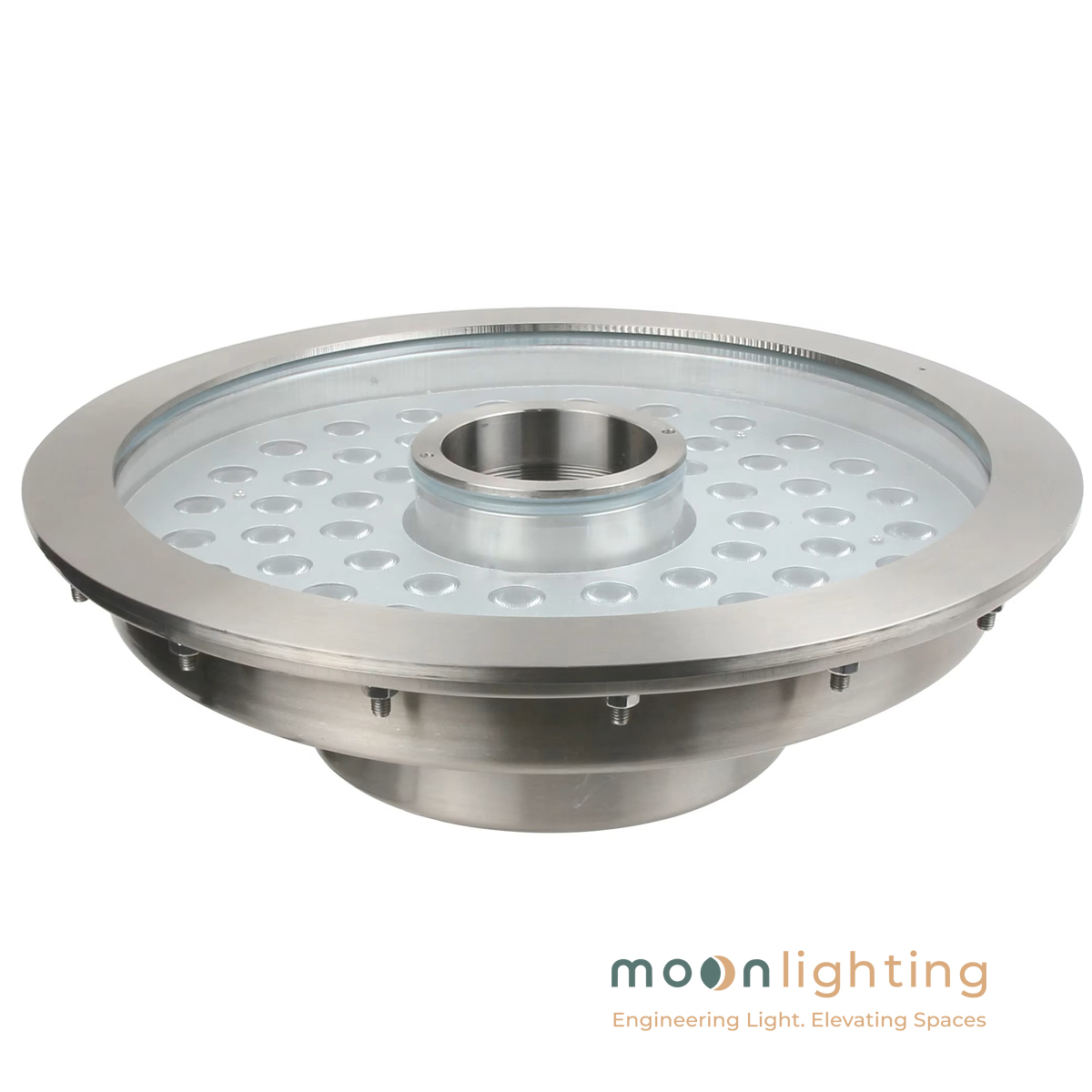

Bề mặt Inox 304/316 đúc nguyên khối chống gỉ tuyệt đối

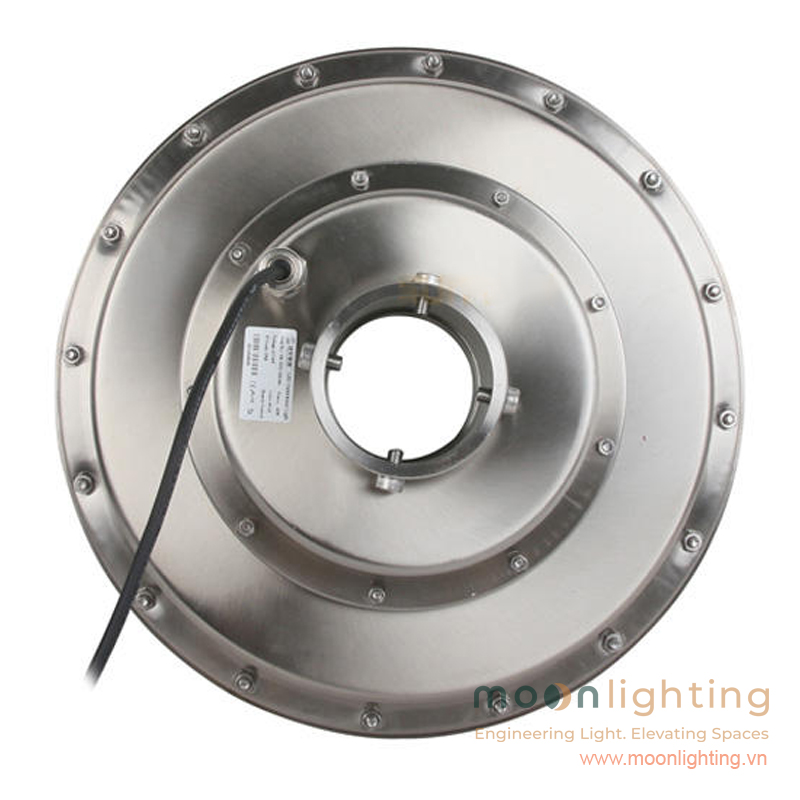

Ma trận chip LED Cree/Osram (CRI>90) rọi cột nước 15m

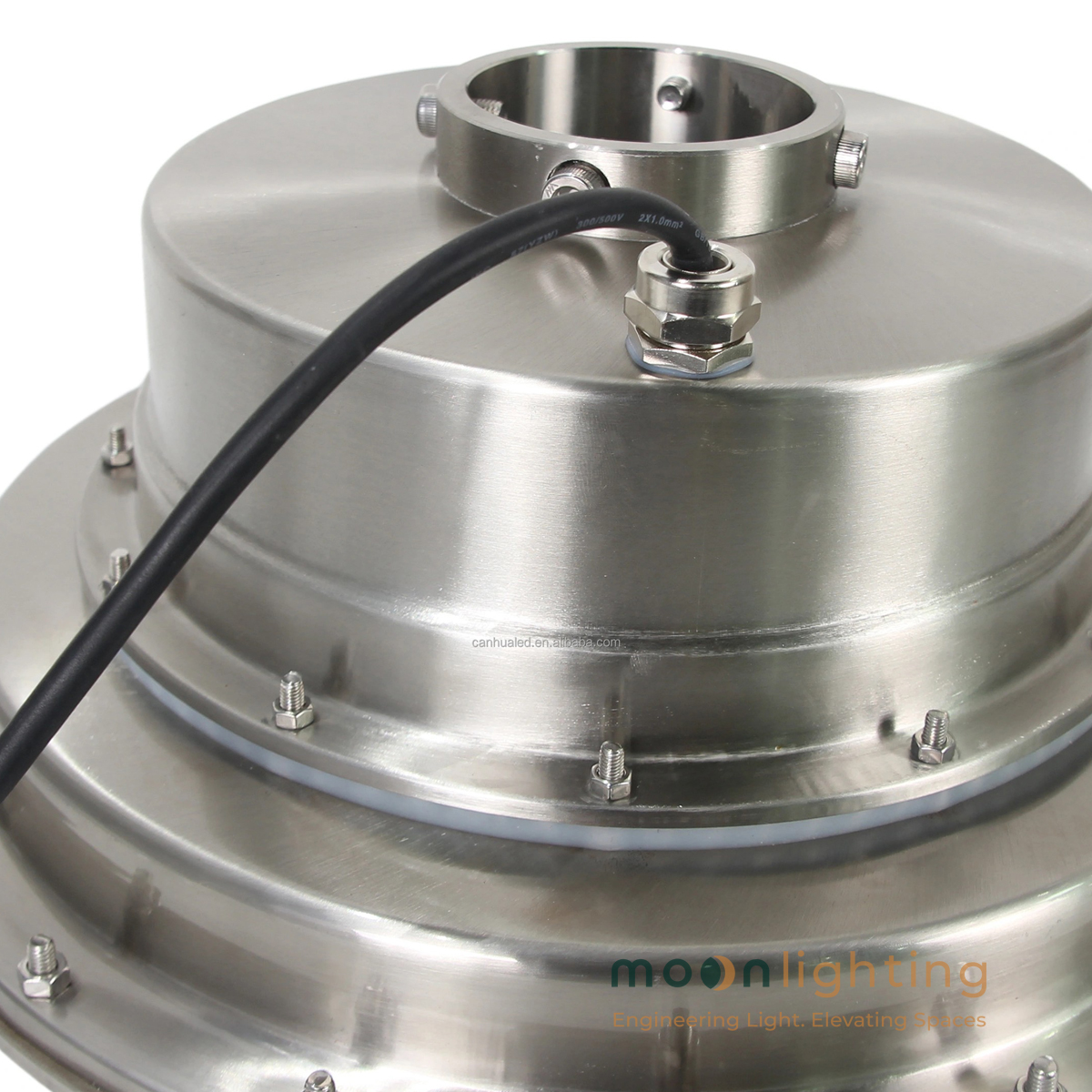

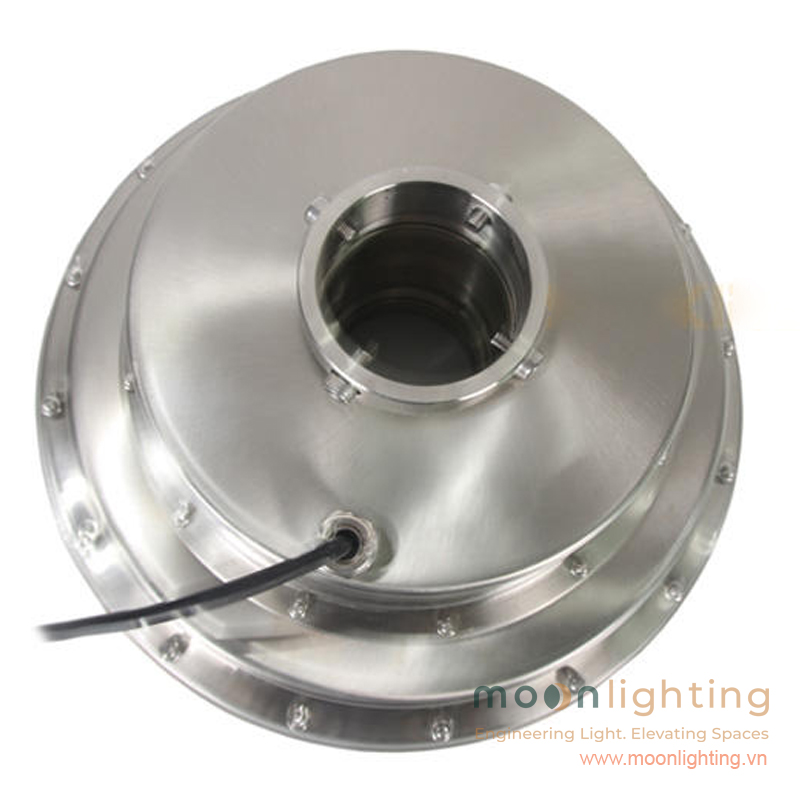

Đế tản nhiệt đúc dày giải phóng nhiệt lượng dưới nước

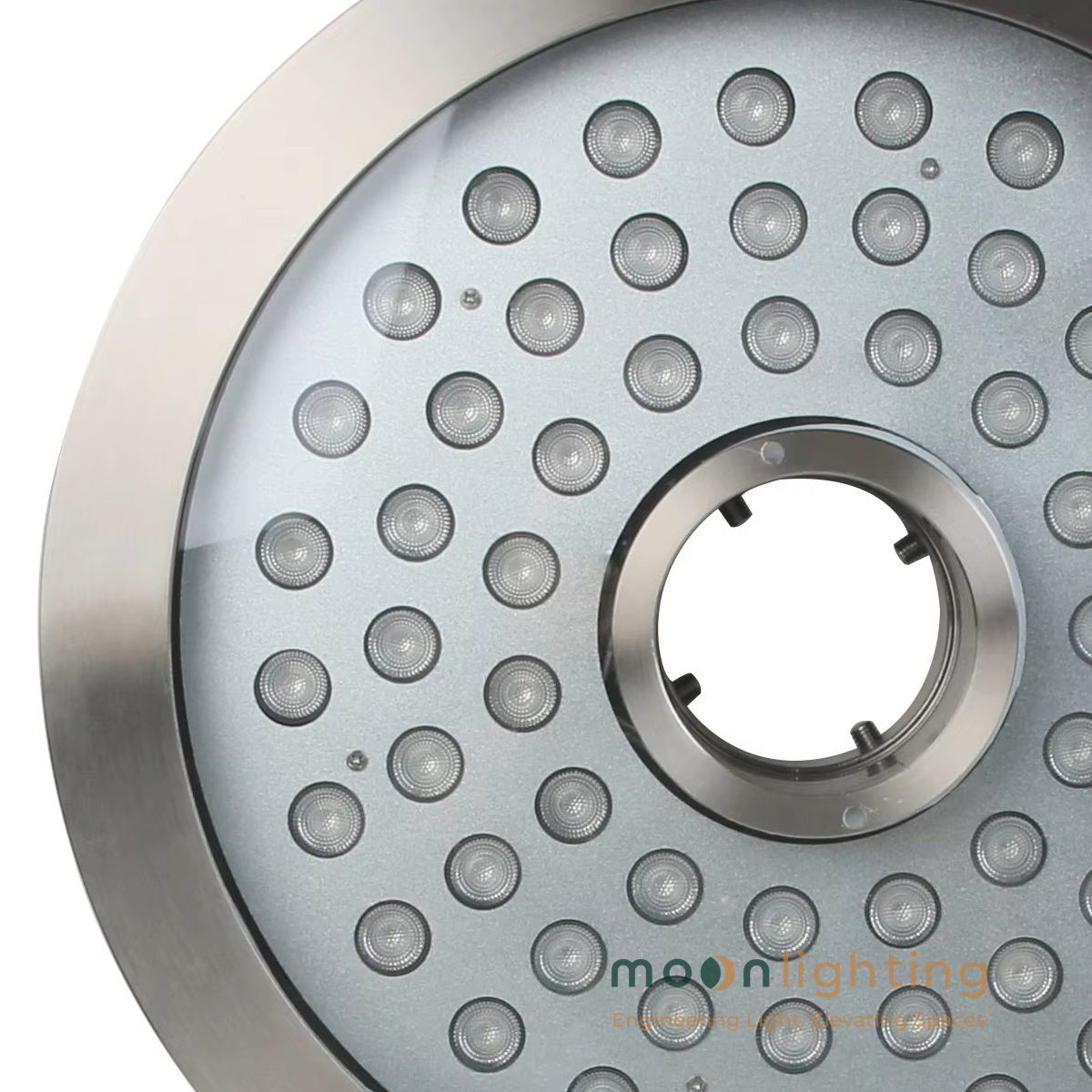

Cổ cáp PG9 & ốc siết Inox chống thấm chuẩn IP68 tuyệt đối
Dòng sản phẩm trang bị ma trận chip LED chính hãng nhập khẩu từ Osram, Cree, Bridgelux với chỉ số hoàn màu cao CRI > 90 cho ánh sáng thực, tươi tắn và không bị nhạt màu dưới nước.
Công suất lớn 48W, 60W, 72W cho hiệu suất phát quang mạnh mẽ, đáp ứng yêu cầu chiếu sáng rực rỡ từ các dòng đèn âm nước bánh xe 48W RGB, đèn âm nước bánh xe 60W RGB cho đài phun nước đến đèn âm nước bánh xe 72W RGB cho đài phun nước.
Đèn hỗ trợ đầy đủ các dải màu từ đơn sắc (2700K-6000K, R, G, B, Y, W, WW) đến dải màu chuyển đổi RGB / RGBW. (Dòng chip RGBW cho phép pha trộn dải màu sắc tinh tế hơn, tạo ra ánh sáng trắng tinh khiết rực rỡ trên đỉnh cột nước).
Hệ thống điều khiển tích hợp các chuẩn On-Off, DALI, 0-10V và đặc biệt là chuẩn DMX512, cho phép các kỹ sư ánh sáng lập trình từng cụm đèn đổi màu, chớp nháy hòa quyện chính xác theo nhịp điệu bài hát tại các đại cảnh nhạc nước quảng trường, công viên và đài phun nước trên sông hồ.
Bảng Thông Số Kỹ Thuật:
| Thông Số Kỹ Thuật | MG-501-48W | MG-501-60W | MG-501-72W |
|---|---|---|---|
| Chủng loại | Đèn âm nước – Đèn đài phun nước | ||
| Thương hiệu | Moon Lighting | ||
| Công suất | 48W | 60W | 72W |
| Nguồn điện sử dụng | DC12V / DC24V (An toàn tuyệt đối) | ||
| Chip LED / CRI | Osram / Cree / Bridgelux (CRI > 90) | ||
| Góc chiếu ánh sáng | 3° / 8° / 10° / 15° / 25° / 30° / 45° / 60° / 90° | ||
| Nhiệt độ màu | 2700K-6000K / R/G/B/Y/W/WW / RGB / RGBW | ||
| Trình điều khiển | On-Off / DMX512 / DALI / 0-10V | ||
| Cấp bảo vệ IP / IK | IP68 / IK10 | ||
| Nhiệt độ làm việc (Ta, Tc) | -30°C ~ 45°C | ||
| Kích thước mặt * Chiều cao | D300 * 150mm | D380 * 150mm | D380 * 150mm |
| Kích thước lỗ vòi phun | D80mm | ||
| Vật liệu cấu tạo | Inox 304 / Inox 316 + Kính cường lực | ||
| Chế độ bảo hành | 24 tháng chính hãng | ||
Bảng Ma Trận Chiếu Sáng Đài Phun Nước Đại Cảnh dành cho KTS & Đơn vị tư vấn
| Độ Cao Cột Nước Phun | Công Suất Khuyên Dùng | Góc Chiếu Thấu Kính Đề Xuất | Hiệu Ứng Ánh Sáng Thực Tế |
|---|---|---|---|
| 5.0m – 8.0m | MG-501-48W | 25° / 30° / 45° | Ánh sáng phù hợp cho các cột nước phun xòe, màn nước rộng |
| 8.0m – 12.0m | MG-501-60W | 10° / 15° | Ánh sáng gom tụ rọi trung tầng cực mạnh |
| > 12.0m – 18.0m+ | MG-501-72W | 3° / 8° (Pencil Beam) | Tia sáng cực hẹp xuyên thấu đỉnh cột nước đại cảnh |
Đối với dòng đèn công suất lớn từ 48W đến 72W, việc chạy cáp nguồn và cáp tín hiệu DMX512 cần tuân thủ nghiêm ngặt nguyên tắc tách biệt để tránh sụt áp và chống nhiễu.
Sơ đồ nối dây dạng chuỗi (Daisy-Chain):
(Nội dung bổ sung kỹ thuật về chống sụt áp cho đèn công suất lớn): Do đèn 72W có dòng tiêu thụ cao (~3A ở mức DC24V), nếu đường cáp dài >15m, nhà thầu nên áp dụng sơ đồ cấp nguồn song song hai đầu (Dual-Feed) hoặc sơ đồ mạch vòng Ring Main để tránh sụt áp ở các đèn ở xa.
Vì dòng công suất 48W - 72W tiêu thụ điện năng lớn, việc tính chọn công suất nguồn cần tính đến hệ số an toàn 25% để nguồn không bị quá nhiệt khi chạy liên tục:
Ví dụ thực tế: Lắp đặt 10 chiếc Đèn âm nước bánh xe 72W RGB cho đài phun nước (MG-501-72W):
- Tổng công suất tiêu thụ thực tế: 10 x 72W = 720W.
- Công suất bộ nguồn tối thiểu cần trang bị: 720W x 1.25 = 900W.
- Lựa chọn: Trang bị 2 bộ nguồn chống nước DC24V - 500W IP67/IP68 (hoặc 1 bộ nguồn công nghiệp 1000W) đặt tập trung trong tủ điện trên bờ.
Bảng Tham Chiếu Tiết Diện Dây Cáp Nguồn Theo Khoảng Cách Đến Tủ Điện
Để thi công dàn đèn âm nước đài phun nước công suất lớn an toàn, nhà thầu cần thực hiện đúng quy trình:
Lắp đặt đĩa đèn ôm vòi phun: Luồn vòi phun nước qua lỗ trung tâm D80mm của đèn bánh xe. Siết chặt đều hệ thống ốc lục giác Inox ở phần cổ chân đèn để giữ khung đĩa cân bằng tuyệt đối.
Đi cáp nguồn có tiết diện lớn: Do dòng điện lớn, tuyến cáp nguồn chính chạy ra lòng hồ phải sử dụng cáp đồng đúc tiết diện tối thiểu từ 2 x 2.5mm² đến 2 x 4.0mm² để tránh hiện tượng sụt áp làm đèn bị mờ.
Đấu nối chống thấm chuẩn IP68: Toàn bộ mối nối dây ngâm dưới lòng nước bắt buộc phải thực hiện bên trong hộp nối dây điện chống thấm ngâm dưới nước IP68 và đổ phủ kín keo Resin cách điện chuyên dụng.
Checklist kiểm định nghiệm thu thi công công trình đại cảnh dành cho Nhà thầu:
Bước 4 - Kiểm tra ngâm thử thủy lực: Tiến hành bơm thử áp lực nước và ngâm ngập đèn trong 24 giờ trước khi cấp điện.
Bước 5 - Đo cách điện Megohmmeter: Sử dụng đồng hồ đo cách điện Megger đạt tối thiểu >20MΩ tại điện áp 500V để đảm bảo cáp không sước màng bọc.
Bước 6 - Kiểm tra cân bằng dòng pha & điện áp đầu cuối: Tiến hành đo điện áp DC24V trực tiếp tại chân đèn cuối tuyến, đảm bảo ngưỡng điện áp đạt ≥ 22.5V DC để chip LED phát huy 100% hiệu suất phát quang.

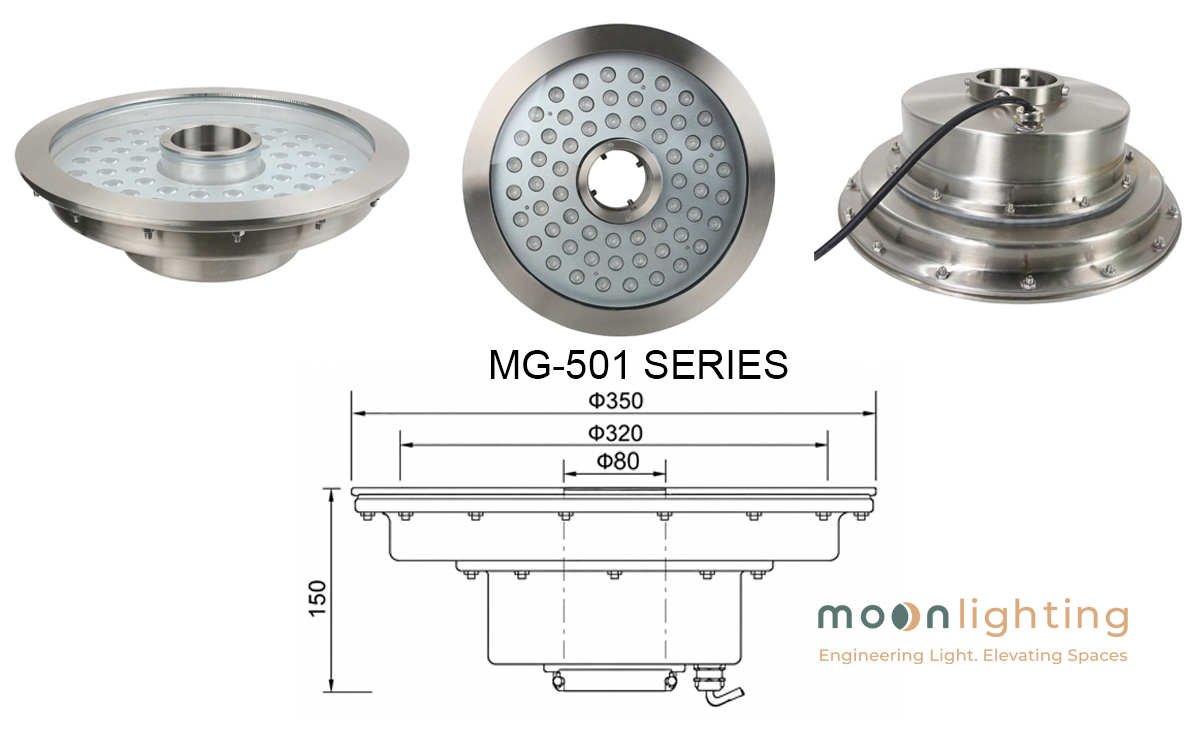

Bản vẽ thông số kỹ thuật chi tiết mặt đèn D300-D380mm cùng lỗ lồng vòi D80mm của Đèn âm nước bánh xe đại cảnh MG-501 Series
Câu 1: Dòng đèn công suất lớn 48W, 60W, 72W phù hợp nhất cho chiều cao cột nước bao nhiêu?
Trả lời: Với quang thông cực mạnh từ các mức công suất 48W, 60W và 72W, đèn rất thích hợp cho các đài phun nước có cột nước vươn cao từ 5 mét đến trên 15 mét tại các công viên, quảng trường lớn hay đài phun nước nhạc nước trên sông hồ.
Câu 2: Đèn bánh xe MG-501 72W ngâm lâu dưới nước có bị nóng hay giảm tuổi thọ chip LED không?
Trả lời: Không. Thiết kế vỏ Inox 304/316 tiết diện lớn D380mm hoạt động như một bộ tản nhiệt tự nhiên khổng lồ truyền nhiệt lượng ra môi trường nước xung quanh, giúp chip LED luôn mát và vận hành bền bỉ.
Câu 3: Chuẩn va đập IK10 có ý nghĩa thế nào với dòng đèn bánh xe cỡ lớn?
Trả lời: Chuẩn IK10 chứng nhận mặt kính cường lực của đèn chịu được lực va đập cơ học cực mạnh. Điều này bảo vệ an toàn cho đèn trước áp lực dòng nước phun mạnh liên tục hoặc tác động va đập vô tình trong quá trình vệ sinh, bảo trì lòng bể.
Câu 4: Vì sao phải dùng nguồn điện hạ áp DC24V cho hệ thống đài phun nước?
Trả lời: Nguồn DC24V là tiêu chuẩn an toàn điện bắt buộc cho mọi công trình dưới nước. Mức điện áp hạ áp này không gây nguy hiểm cho con người hay sinh vật trong trường hợp xảy ra sự cố điện hy hữu, đồng thời đảm bảo an toàn cho thợ thi công.
Câu 5: Chế độ bảo hành chính hãng sản phẩm MG-501 công suất lớn là bao lâu?
Trả lời: Tất cả các sản phẩm Đèn LED Âm Nước Đài Phun Nước Bánh Xe MG-501 (48W - 60W - 72W) chính hãng do Moon Lighting sản xuất đều được áp dụng chế độ bảo hành 24 tháng cùng chính sách hỗ trợ kỹ thuật trọn đời dự án.
Câu 6: Làm thế nào để nhận file mô phỏng Dialux EV và bản vẽ kỹ thuật Revit cho dự án đại cảnh?
Trả lời: KTS và Đơn vị tư vấn chỉ cần liên hệ trực tiếp Hotline/Zalo 0827.161.555, đội ngũ kỹ thuật Moon Lighting sẽ xuất file IES, file CAD/Revit 3D chính xác theo đúng mã hiệu công suất 48W, 60W hoặc 72W trong vòng 24 giờ.

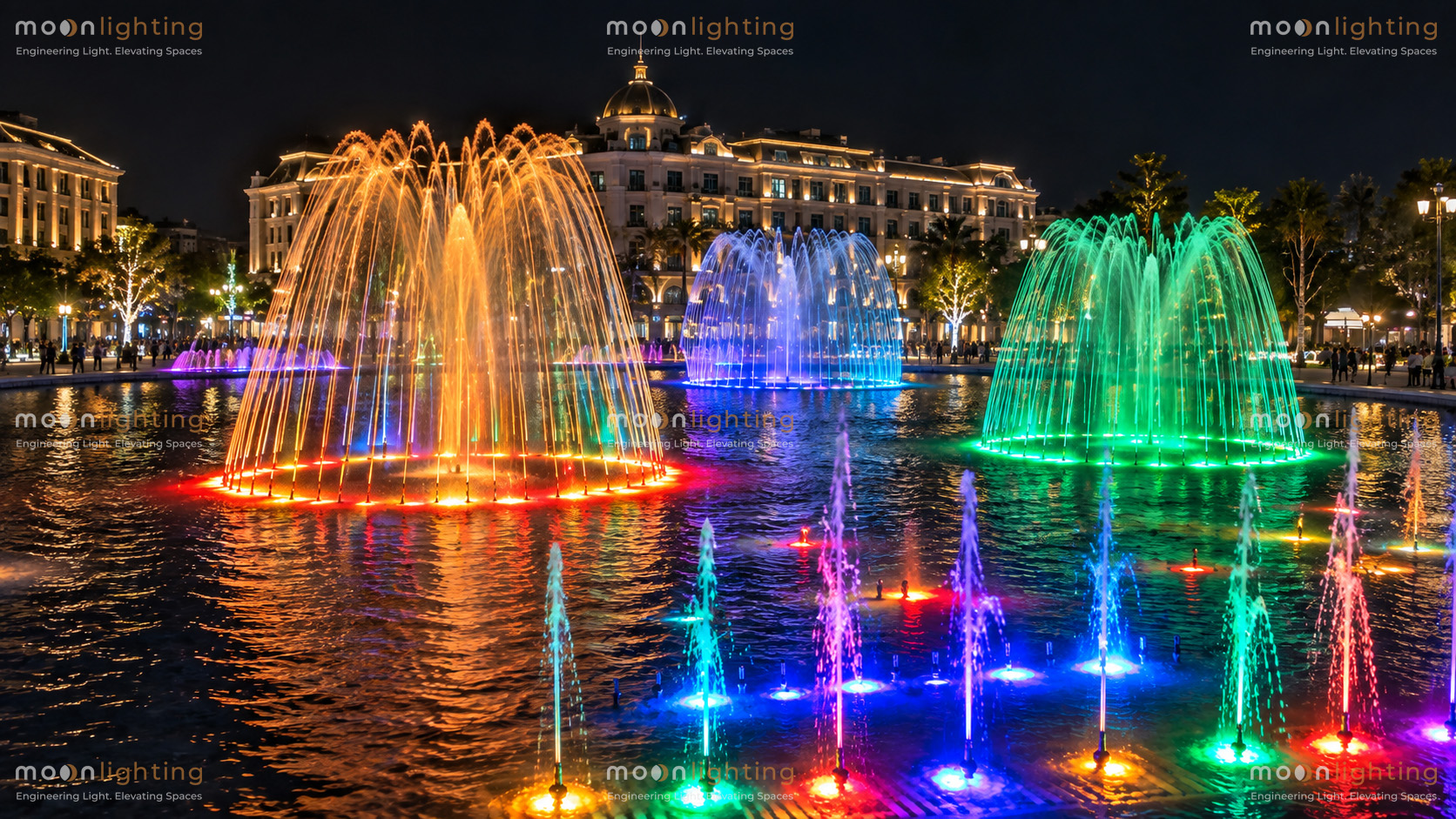

Phối cảnh thực tế Đèn LED Âm Nước Bánh Xe MG-501 Series công suất lớn 48W 60W 72W rọi vươn cao qua cột nước đại cảnh nhạc nước
