Đèn LED Âm Nước Bánh Xe MG-503 Series do Moon Lighting trực tiếp sản xuất là giải pháp chiếu sáng lồng họng vòi phun chuyên dụng cho các đài phun nước, sàn phun nước và hệ thống nhạc nước nghệ thuật. Thuộc dòng đèn âm nước cao cấp nằm trong hệ sinh thái đèn chiếu sáng kiến trúc sân vườn, với cấu trúc Inox 304/316 ngâm nước IP68, kính cường lực IK08, nguồn hạ áp DC12V/DC24V an toàn và dải góc chiếu linh hoạt 3°-90°, MG-503 mang đến hiệu ứng dải sáng rực rỡ, ôm trọn cột nước cho các công trình cảnh quan cao cấp.

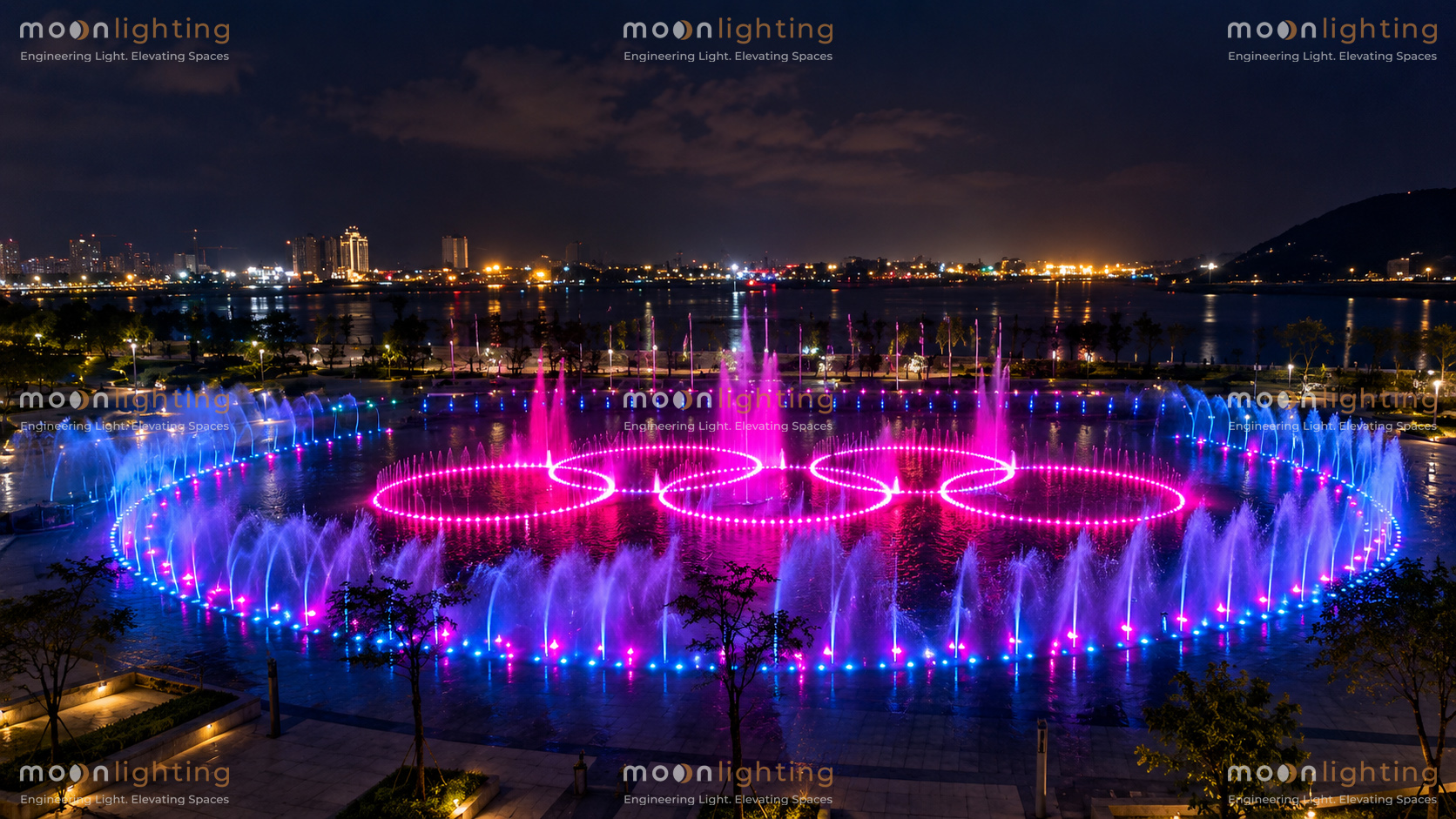

Trong nghệ thuật thiết kế cảnh quan nước ngoài trời, các công trình đài phun nước, sàn phun nước hay hệ thống nhạc nước quy mô lớn luôn đóng vai trò là "trái tim" thu hút mọi ánh nhìn tại quảng trường, công viên, resort, khách sạn cao cấp, biệt thự và lâu đài. Để từng dòng nước vươn cao có thể phát sáng rực rỡ và biến hóa màu sắc theo điệu nhạc, việc lựa chọn dòng đèn ốp họng vòi phun chuyên dụng là điều tiên quyết. Đèn LED Âm Nước Đài Phun Nước Bánh Xe MG-503 Series do Moon Lighting sản xuất và phân phối chính là sự kết hợp hoàn hảo giữa kiểu dáng sang trọng, công nghệ chiếu sáng hiện đại và độ bền vượt trội dưới lòng nước.

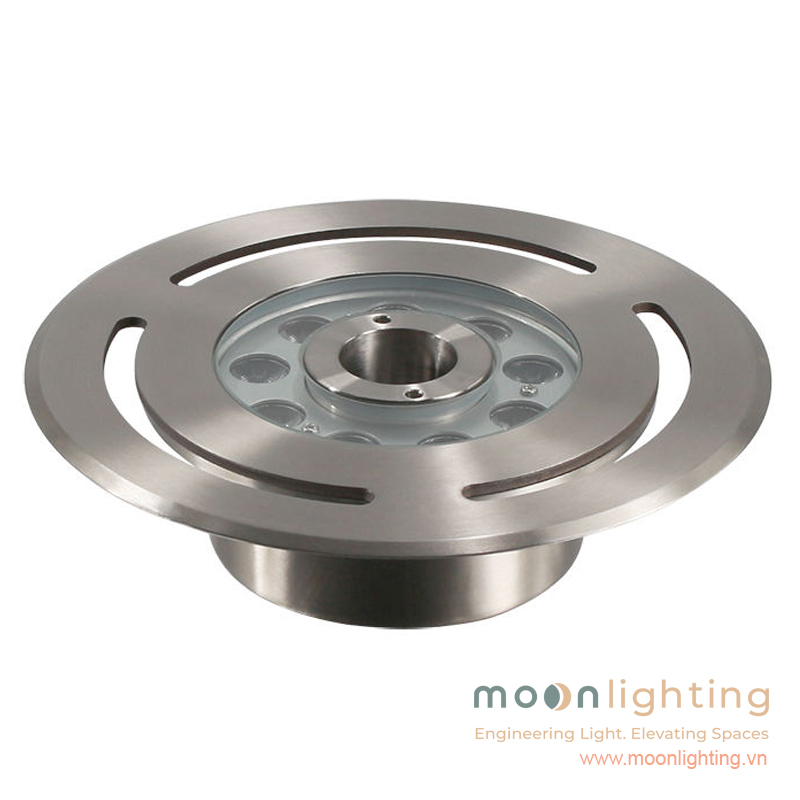

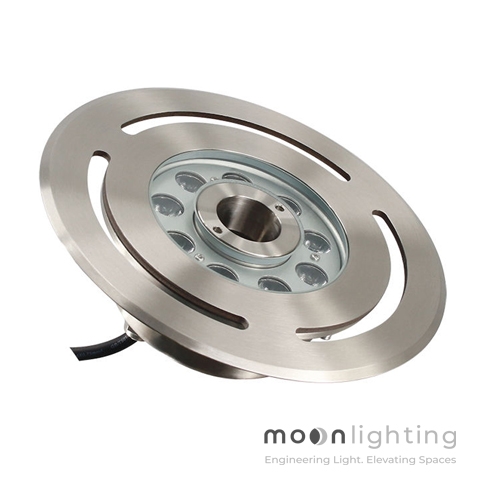

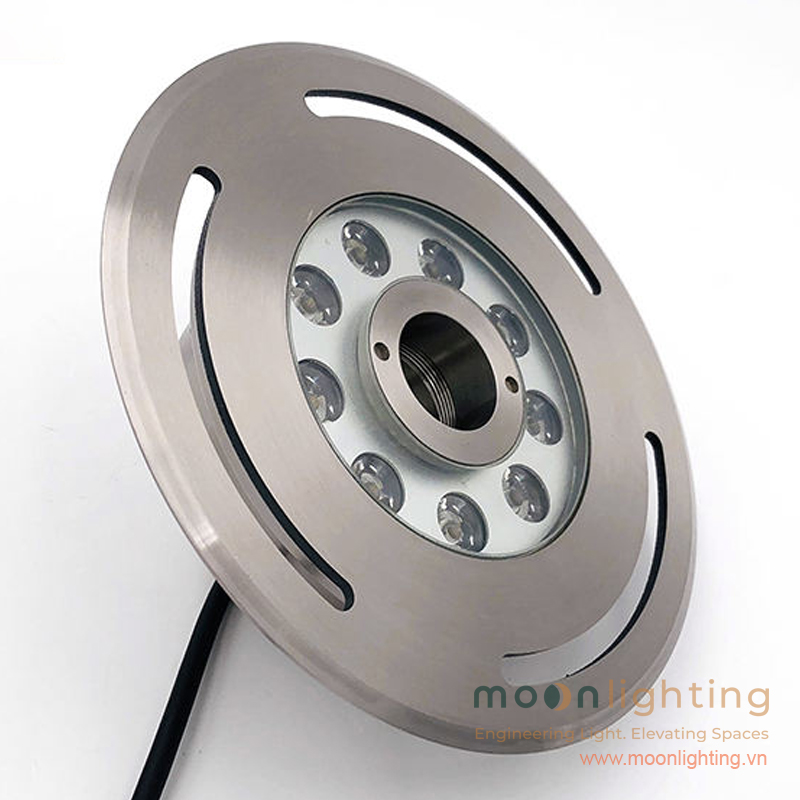

Dòng đèn âm nước bánh xe MG-503 sở hữu thiết kế mặt hình tròn với lỗ khoét rỗng ở tâm, giúp ôm trọn vòi phun nước một cách tinh tế. Luồng ánh sáng phát ra từ xung quanh gốc vòi phun sẽ đi thẳng theo cột nước, tạo hiệu ứng dải sáng rực rỡ và liên tục. Dòng sản phẩm đáp ứng trọn vẹn các tiêu chí khắt khe của từng đối tượng:
MỤC LỤC BÀI VIẾT
TẢI TÀI LIỆU HỖ TRỢ THIẾT KẾ KỸ THUẬT CAD / IES FILE / CATALOGUE
TẢI FILE CAD / IES NGAY HOTLINE TƯ VẤN KỸ THUẬTVideo thực tế Đèn LED Âm Nước Bánh Xe MG 503 Series dùng cho đài phun nước & nhạc nước DMX512
Bảng So Sánh Giải Pháp Chiếu Sáng Họng Vòi Phun Cho Cảnh Quan Nước
| Tiêu Chí Kỹ Thuật | Đèn Bánh Xe Lồng Vòi MG-503 | Đèn Âm Nước Chân Đế Chiếu Hắt |
|---|---|---|
| Vị Trí Lắp Đặt | Lồng trực tiếp qua thân vòi phun, đồng trục với cột nước | Đặt trên sàn hồ hoặc chân đế xoay lệch tâm vòi |
| Góc Phủ Ánh Sáng | Rọi thẳng từ chân đến đỉnh cột nước, không đốm đen | Ánh sáng bị lệch khi có gió, tạo khoảng tối ở gốc |
| Độ Gọn Gàng Kiến Trúc | Phẳng sàn/âm nước, giấu toàn bộ dây cáp kỹ thuật | Tốn diện tích lòng bể, dễ vướng rác hoặc cáp điện |
| Độ Bền Ngâm Nước | Chuẩn IP68 ngâm sâu, vỏ Inox 304/316 chống ăn mòn | Chuẩn IP68, tuy nhiên dễ bị xê dịch góc chiếu |
| Công Trình Tối Ưu | Nhạc nước, sàn phun nước, đài phun quảng trường, resort | Chiếu vách nước, thác nước, tiểu cảnh hòn bộ |
Được thiết kế linh hoạt cho nhiều loại hình nghệ thuật nước, việc lựa chọn góc chiếu chuẩn xác giúp phát huy tối đa hiệu quả quang học của chùm sáng:

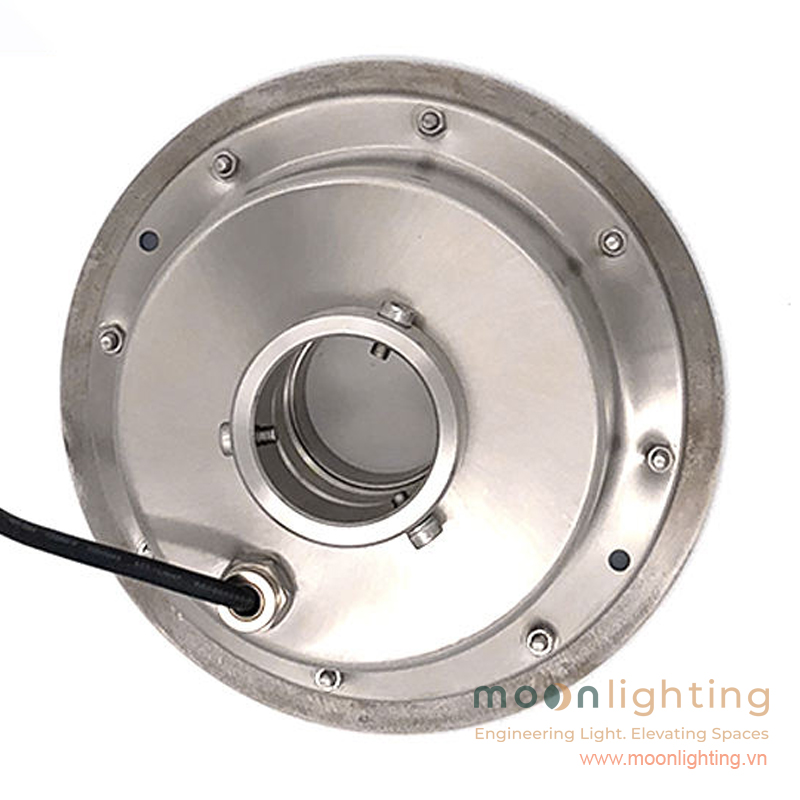

Thân đèn bằng Inox 304 / Inox 316 cao cấp: Cho khả năng chống ăn mòn và gỉ sét tuyệt đối trong môi trường ngâm nước liên tục, nước hồ bơi chứa clo hay môi trường nước mặn.

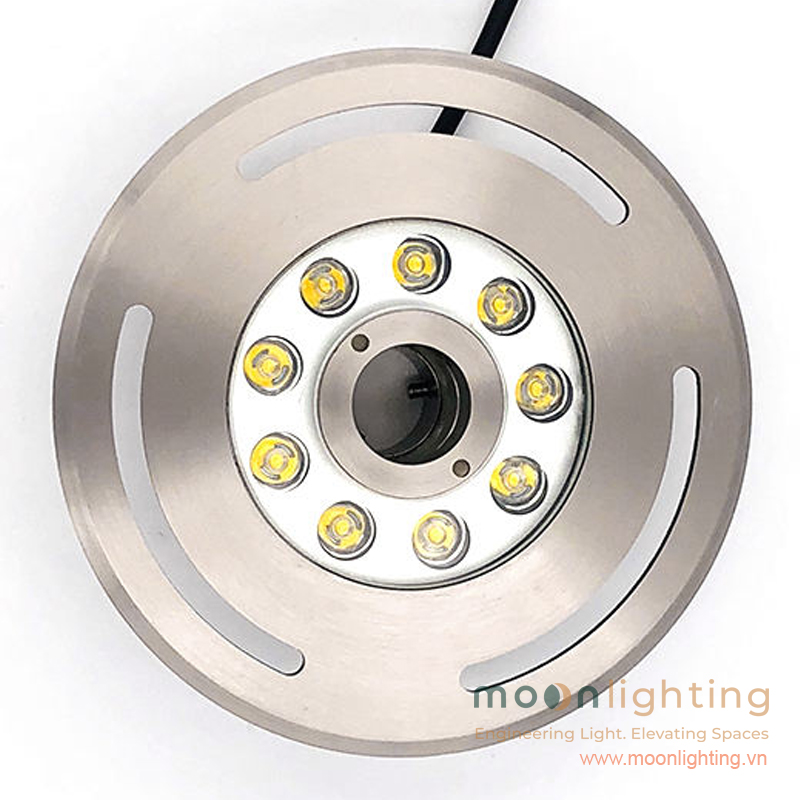

Kính cường lực trong suốt & Vòng silicon chống lão hóa: Mặt kính cường lực độ bền cao đạt chuẩn IK08, thấu kính PMMA cho độ truyền sáng cao giúp giữ nguyên vẹn độ mượt của dải màu. Kết hợp cùng vòng đệm silicon cao cấp chống lão hóa, ngăn chặn hoàn toàn nguy cơ ngấm nước vào khoang mạch sau nhiều năm ngâm sâu.
Chip LED cao cấp (CRI > 90): Sử dụng chip LED Osram, Cree hoặc Bridgelux nhập khẩu mang lại chỉ số hoàn màu vượt trội, ánh sáng trung thực, độ suy giảm quang thông cực thấp và tuổi thọ hoạt động kéo dài.
Driver dòng điện không đổi (Hiệu suất > 90%): Giúp dải sáng phát ra luôn mượt mà, không bị chớp nháy hay dao động khi điện áp nguồn vào có sự thay đổi.

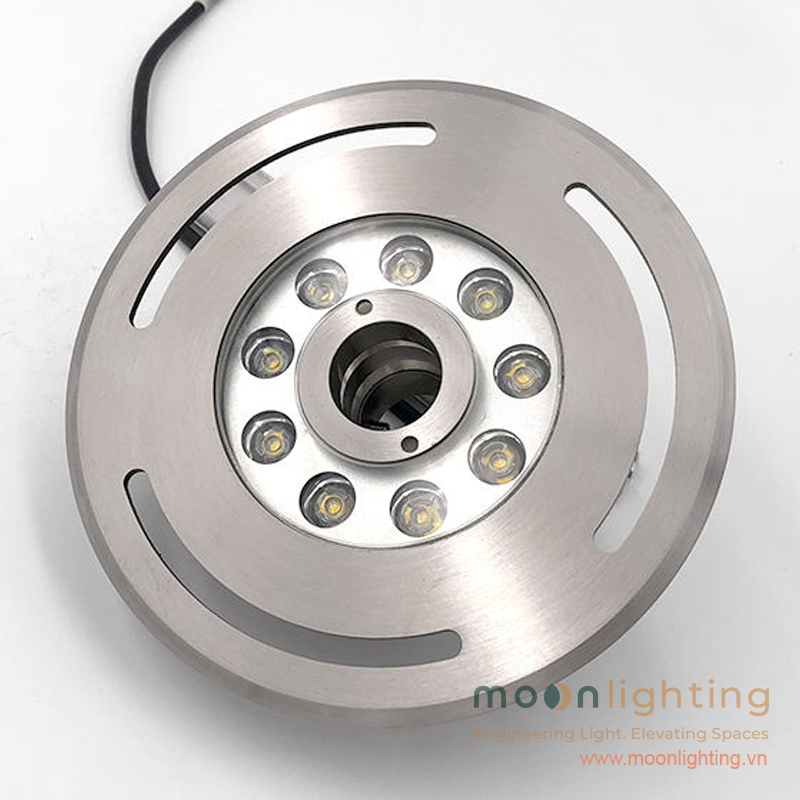

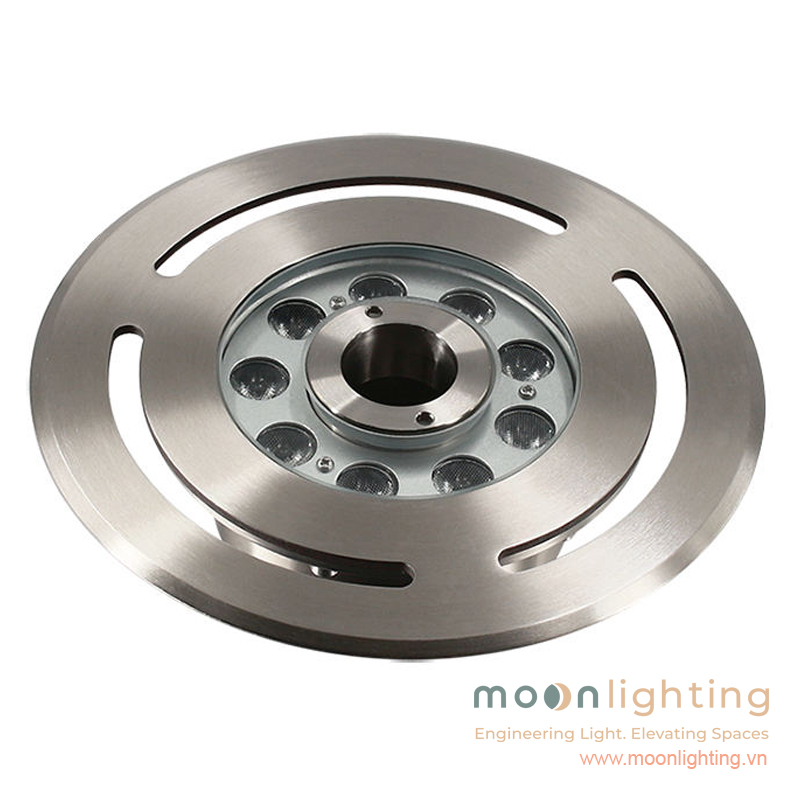

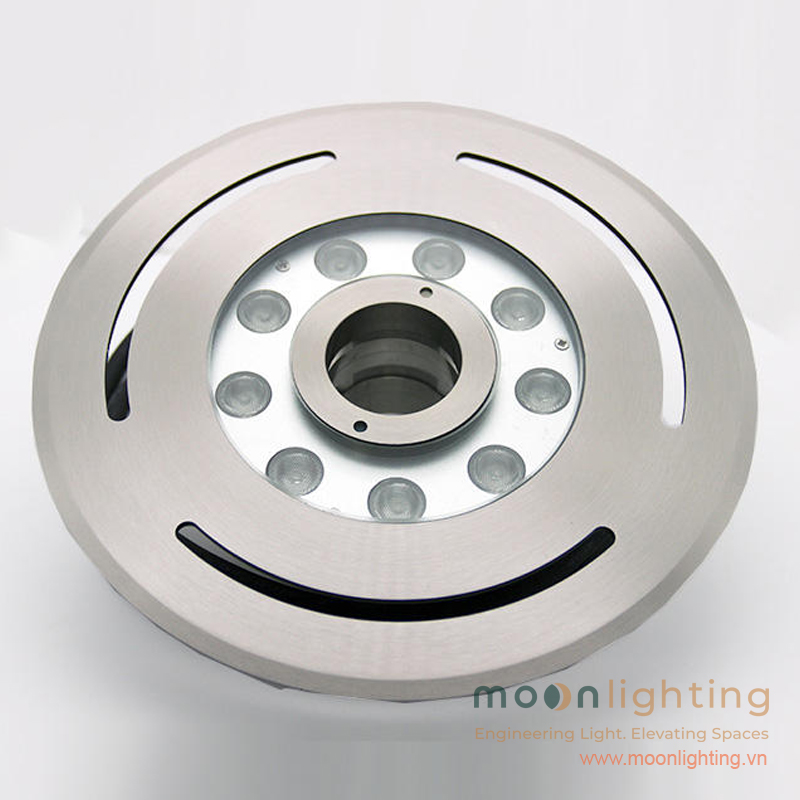

Dòng sản phẩm đáp ứng đa dạng mức công suất: 6W, 9W, 12W, 15W, 18W (bao gồm các mã MG-503-6W, MG-503-9W, MG-503-12W, MG-503-15W, MG-503-18W). Bên cạnh dải màu đơn sắc (2700K - 6000K, R, G, B, Y, W, WW), phiên bản đèn âm nước bánh xe RGB / RGBW hỗ trợ chuẩn điều khiển DMX512 cho phép lập trình hàng trăm kịch bản chuyển đổi màu sắc nhịp nhàng theo giai điệu bài hát cho các đại cảnh nhạc nước.
Đặc thù ngâm dưới nước liên tục đòi hỏi dòng đèn MG-503 Series phải giải quyết triệt để nguy cơ thấm ngấm ngược do áp suất nhiệt:

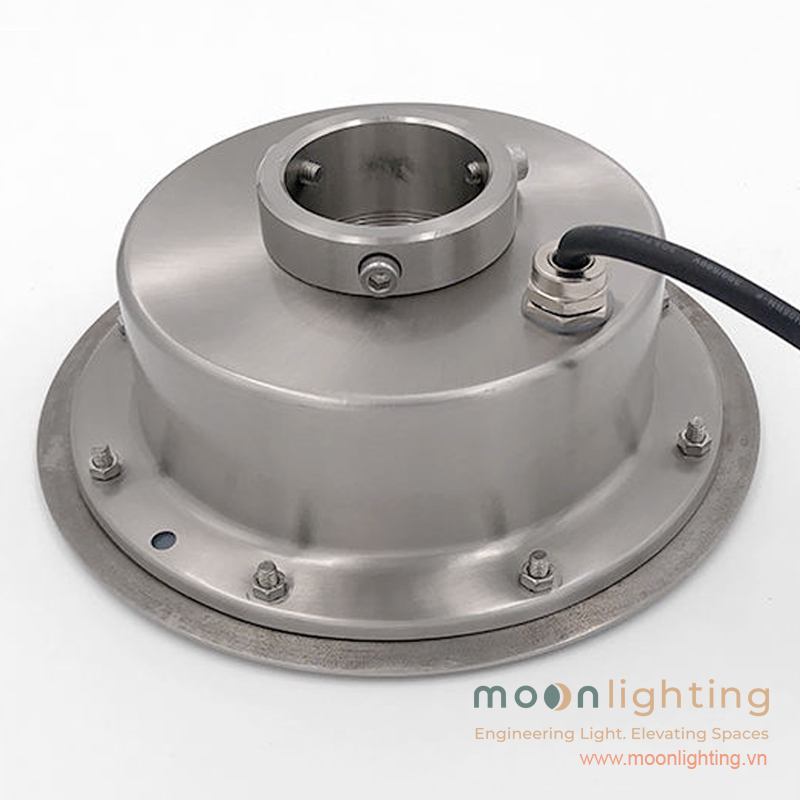

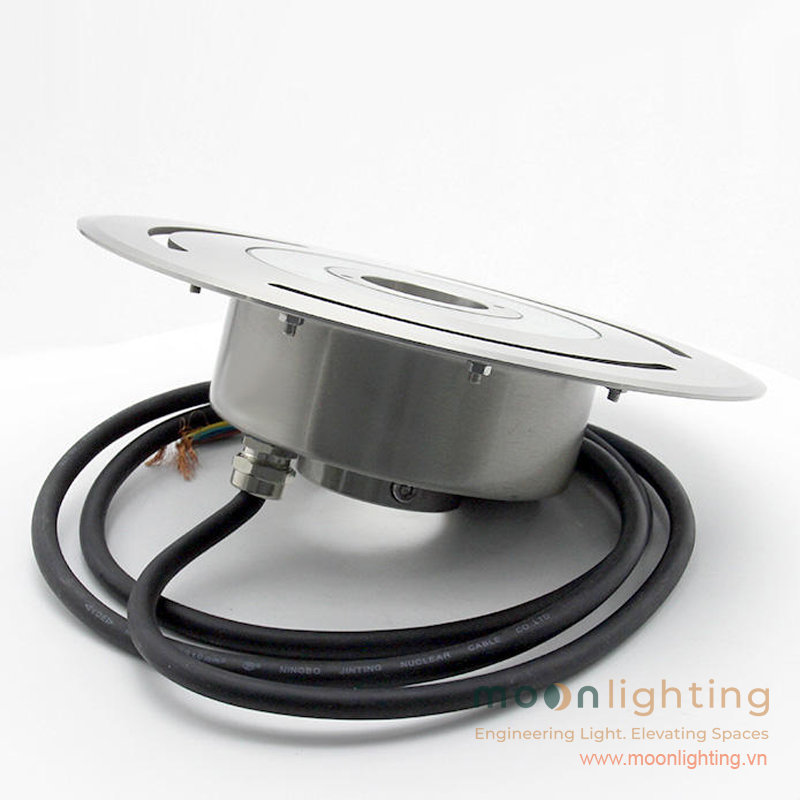

Cáp điện cao su H07RN-F: Khác với cáp PVC thông thường dễ bị mục giòn sau 6-12 tháng, MG-503 sử dụng cáp bọc cao su tổng hợp H07RN-F tiêu chuẩn Châu Âu có khả năng chống lão hóa, chịu va đập cơ học và chống ăn mòn trong môi trường nước chứa Clo hoặc dung dịch hóa chất xử lý hồ bơi.
Công nghệ đúc keo Resin 2 thành phần: Toàn bộ khoang driver và cụm bo mạch LED được đúc kín bằng keo Resin cách điện rắn, cùng với quy trình đổ keo ngầm cho các hộp nối IP68. Giải pháp này ngăn chặn tuyệt đối hiện tượng mao dẫn nước đi ngược theo lõi đồng vào thân đèn khi xảy ra sự cố xước cáp ngoài môi trường.
| Thông Số | MG-503-6W | MG-503-9W | MG-503-12W | MG-503-15W | MG-503-18W |
|---|---|---|---|---|---|
| Chủng loại | Đèn âm nước - Đèn đài phun nước | ||||
| Mã sản phẩm | MG-503-6W | MG-503-9W | MG-503-12W | MG-503-15W | MG-503-18W |
| Thương hiệu | Moon Lighting | ||||
| Nguồn điện | DC12V / DC24V | ||||
| Công suất | 6W | 9W | 12W | 15W | 18W |
| Chip LED | Osram / Cree / Bridgelux | ||||
| Độ hoàn màu CRI | > 90 | ||||
| Góc chiếu | 3°/8°/10°/15°/25°/30°/45°/60°/90° | ||||
| Nhiệt độ màu | 2700K-6000K / R/G/B/Y/W/WW / RGB / RGBW | ||||
| Trình điều khiển | On-Off / DMX512 / DALI / 0-10V | ||||
| IP / IK | IP68 / IK08 | ||||
| Ta, Tc | -30°C ~ 45°C | ||||

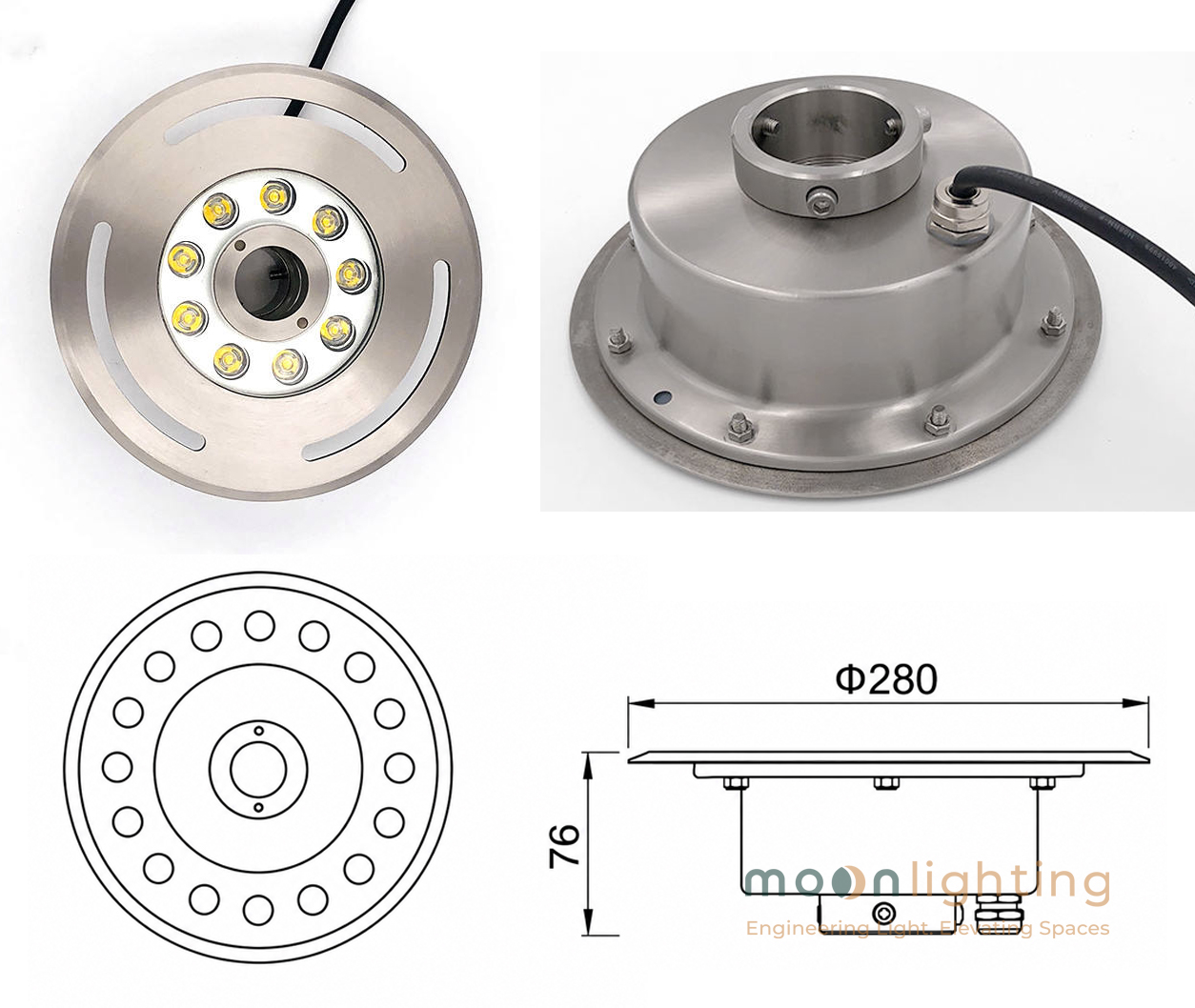

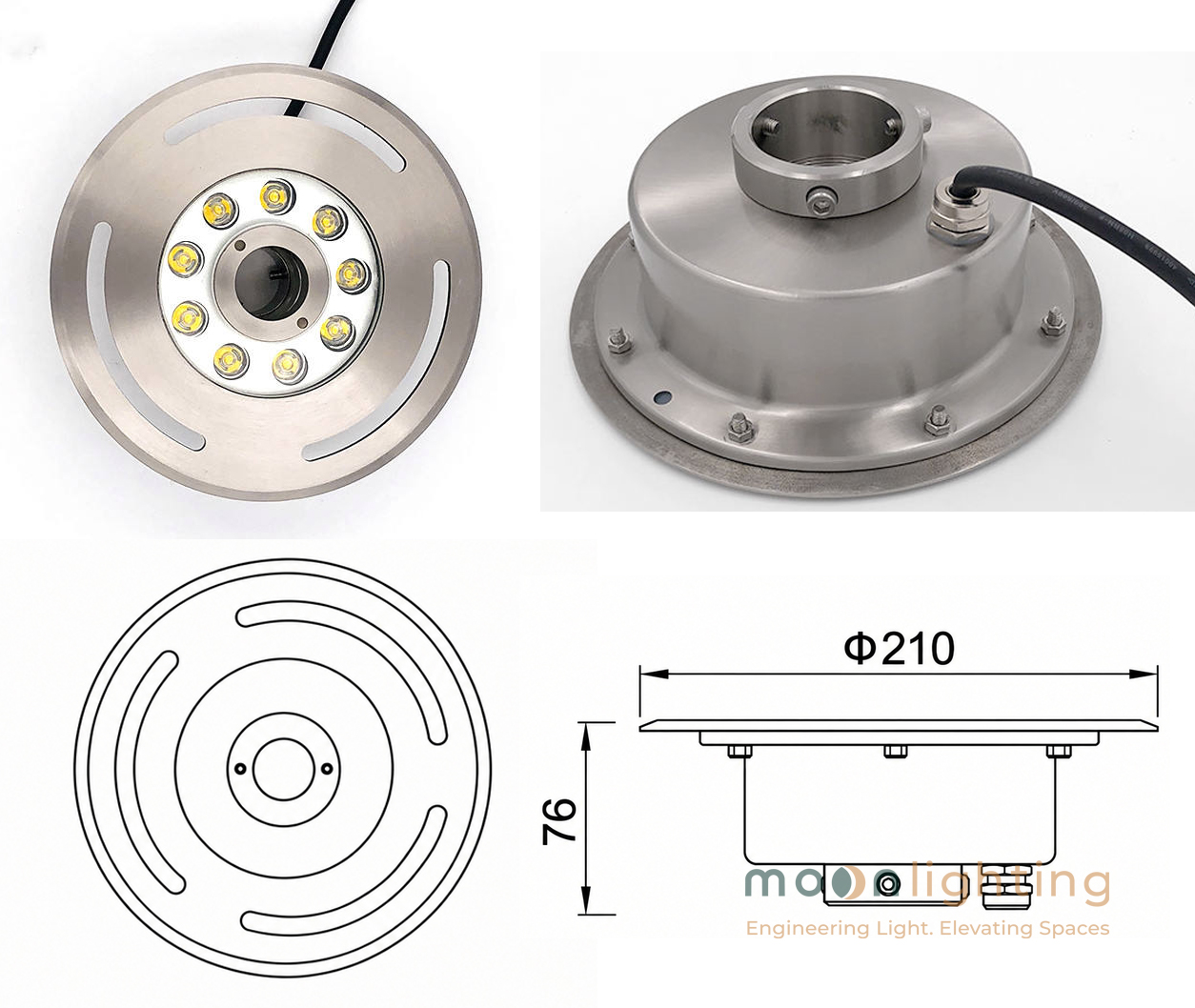

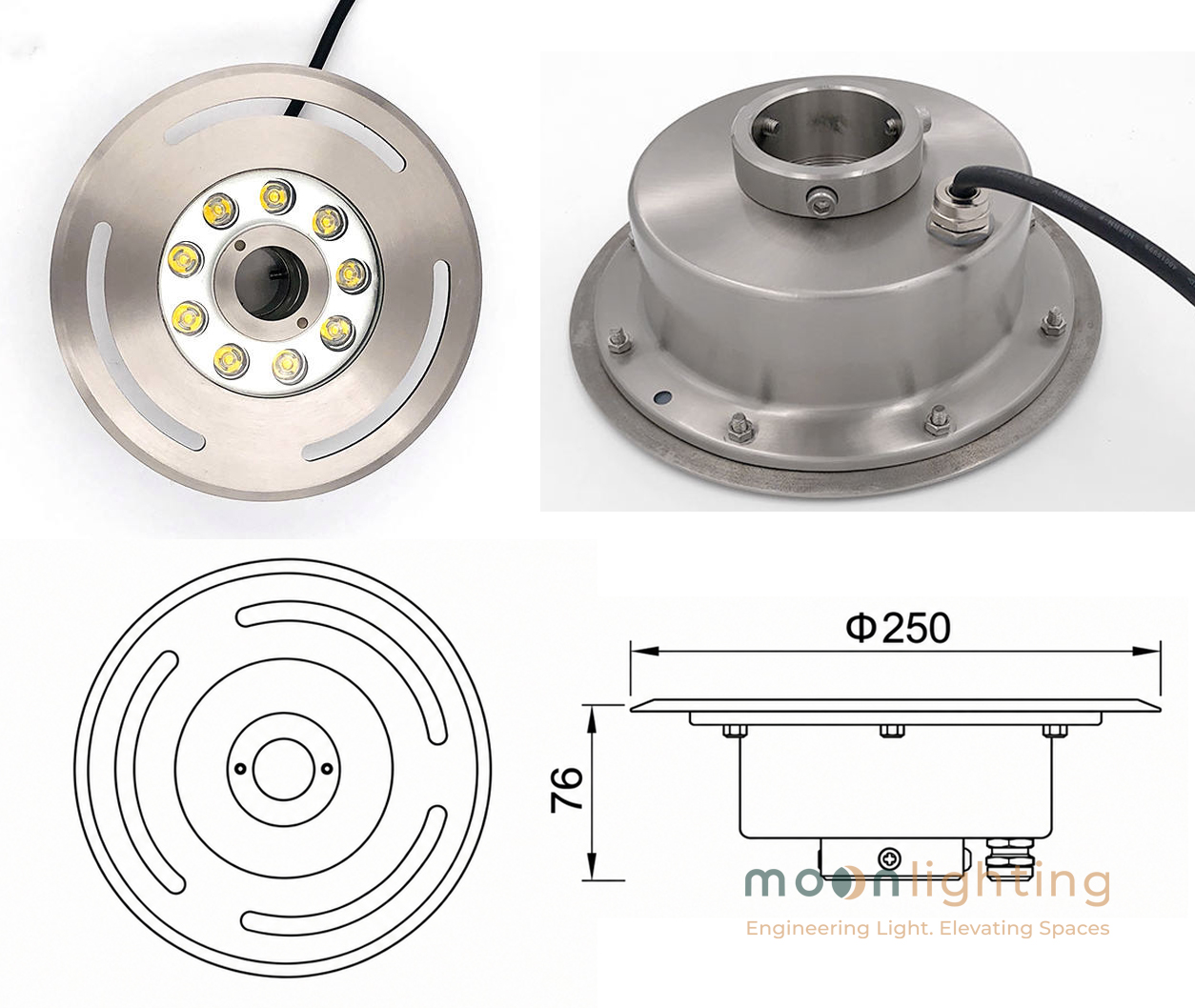

| Kích thước | D180*76mm | D210*76mm | D250*76mm | D250*76mm | D280*76mm |
| Kích thước lỗ | D25mm / D27mm | D35mm | D42mm | D51mm | D51mm (Tùy chọn D65-D80) |
| Vật liệu thân đèn | Inox 304 / Inox 316 + Kính cường lực trong suốt | ||||
Để hỗ trợ các Chủ đầu tư và Nhà thầu dễ dàng lập dự toán chi phí chiếu sáng cảnh quan nước, Moon Lighting đưa ra bảng tham khảo cấu hình cơ bản:
| Hạng Mục Công Trình | Loại Vòi Phun Tương Ứng | Số Lượng Đèn MG-503 Gợi Ý | Công Suất Khuyên Dùng |
|---|---|---|---|
| Đài phun nước tiểu cảnh biệt thự, lâu đài | Vòi phun sủi bọt, vòi phun Cây Thông D27-D35 | 3 - 6 bộ | 6W - 9W (Đơn sắc / RGB) |
| Sàn phun nước quảng trường, khu shophouse | Vòi phun tia thẳng âm sàn D35-D42 | 12 - 24 bộ | 12W - 15W (RGBW DMX512) |
| Nhạc nước nghệ thuật hồ trung tâm, Resort | Vòi múa 3D, vòi phun cao tầng D51-D80 | 30 - 100+ bộ | 18W (Góc hẹp 3°/8° DMX512) |
Để dàn đèn âm nước đài phun vận hành an toàn và đạt tuổi thọ tối đa, kỹ sư thi công cần tuân thủ các bước:
Lắp đặt đĩa đèn bánh xe: Luồn vòi phun nước qua lỗ trống tâm đèn. Siết đều các ốc inox cố định ở mặt dưới để giữ đĩa đèn cân bằng, giúp tia sáng luôn rọi thẳng theo cột nước.
Sử dụng nguồn hạ áp an toàn DC24V: Tuyệt đối không cắm điện 220V trực tiếp. Nguồn điện cấp ra lòng hồ bắt buộc phải đi qua bộ chuyển đổi nguồn hạ áp DC24V / DC12V an toàn.
Đấu nối chống thấm chuẩn IP68: Toàn bộ vị trí đấu nối dây nguồn và dây tín hiệu dưới lòng nước phải nằm trong hộp nối dây điện chống thấm ngâm dưới nước IP68 và đổ keo resin cách điện chuyên dụng.
Khoảng cách mực nước chuẩn quang học: Đặt đĩa đèn nằm dưới mặt nước tĩnh từ 30mm - 50mm. Họng vòi phun nên nhô cao hơn mặt kính đèn khoảng 10mm - 20mm để luồng nước phun không bị xoáy cản trở chùm sáng.
Đối với hệ thống nhạc nước, việc tách biệt dây nguồn và cáp tín hiệu DMX512 là yêu cầu bắt buộc để chống nhiễu sóng.
Sơ đồ nối dây dạng chuỗi (Daisy-Chain):
Để bộ nguồn không bị quá tải, áp dụng công thức với hệ số an toàn 25%:
Ví dụ: Lắp đặt 12 chiếc đèn âm nước bánh xe 12W RGB (MG-503-12W) cho đài phun nước công viên:
- Tổng công suất tiêu thụ: 12 x 12W = 144W.
- Công suất bộ nguồn tối thiểu: 144W x 1.25 = 180W.
- Lựa chọn: Sử dụng 1 bộ nguồn DC24V - 200W IP67/IP68 (hoặc nguồn tổ ong 200W đặt trong tủ điện trên bờ).
| Hiện Tượng Sự Cố | Nguyên Nhân Kỹ Thuật | Phương Pháp Khắc Phục Chuẩn |
|---|---|---|
| Đèn giật chớp hoặc sai kịch bản màu DMX | Đấu nhầm cực dây D+/D- hoặc thiếu điện trở dập nhiễu 120 Ω cuối đường truyền | Kiểm tra đúng màu dây tín hiệu DMX, hàn điện trở 120 Ω tại vị trí đèn DMX cuối cùng |
| Đèn bị yếu sáng ở cuối tuyến cáp | Sụt áp trên đường dây DC24V do khoảng cách từ tủ điện quá xa (>30m) | Tăng tiết diện cáp nguồn (2.5mm² - 4.0mm²) hoặc chạy nguồn mạch vòng khép kín |
| Mạch điện đọng hơi nước ngưng tụ | Siết ốc PG9 chưa sát hoặc không đổ keo resin đúc ngầm cho hộp nối IP68 | Thay hộp nối IP68 mới, đổ lấp đầy keo resin 2 thành phần cách điện chuyên dụng |
| Cột nước bị lệch tâm so với đĩa đèn | Ốc siết cố định họng vòi phun bị lỏng do áp lực nước va đập lâu ngày | Siết đều ốc viền inox tán ri-vê, dùng gioăng cao su định hình thân vòi phun |
Bảng Quy Trình Bảo Trì Định Kỳ Duy Trì Độ Bền > 50.000 Giờ
| Tần Suất Bảo Trì | Hạng Mục Kiểm Tra | Thao Tác Kỹ Thuật |
|---|---|---|
| Hàng Tháng | Bề mặt kính & Lỗ lồng vòi | Vệ sinh rác bám, bùn lắng và rêu mốc trên mặt kính PMMA bằng bàn chải mềm |
| 6 Tháng / Lần | Tủ điện & Bộ nguồn hạ áp | Đo điện áp tải DC24V thực tế, làm sạch quạt tản nhiệt, siết lại cọc đấu nối domino |
| 12 Tháng / Lần | Hệ thống chống thấm IP68 | Kiểm tra độ đàn hồi vòng đệm silicon, kiểm tra khả năng chống ăn mòn thân Inox |
Câu 1: Làm thế nào để chọn đúng kích thước lỗ khoét của đèn bánh xe MG-503 phù hợp với họng vòi phun?
Trả lời: Bạn chỉ cần đo đường kính ngoài của ống vòi phun nước. Dòng đèn MG-503 có sẵn các kích thước lỗ từ D25mm, D27mm, D35mm, D42mm, D51mm đến D65mm-D80mm (hoặc nhận gia công kích thước riêng theo yêu cầu) giúp lồng vừa vặn mọi loại vòi phun trên thị trường.
Câu 2: Đèn âm nước bánh xe MG-503 Series có bị nước xâm nhập khi ngâm sâu lâu ngày không?
Trả lời: Không. Với cấu trúc thân vỏ từ Inox 304 / Inox 316, đạt tiêu chuẩn chống nước IP68 kết hợp cùng vòng silicon chống lão hóa cao cấp, đèn đảm bảo hoạt động an toàn tuyệt đối khi ngâm sâu dưới nước trong thời gian dài.
Câu 3: Đèn âm nước bánh xe 12W RGB cho đài phun nước có thể lập trình chuyển màu theo điệu nhạc được không?
Trả lời: Có. Khi kết hợp với trình điều khiển DMX512, dòng đèn âm nước bánh xe 12W RGB (và các công suất 6W, 9W, 15W, 18W) hoàn toàn có thể lập trình đổi màu, chớp nháy ăn khớp chính xác theo từng nhịp điệu âm thanh của các chương trình nhạc nước lớn.
Câu 4: Vì sao đài phun nước bắt buộc phải sử dụng nguồn hạ áp DC24V thay vì điện 220V?
Trả lời: Sử dụng nguồn hạ áp DC24V là tiêu chuẩn an toàn bắt buộc cho các công trình dưới nước. Mức điện áp hạ áp này không gây nguy hiểm cho con người hay sinh vật trong trường hợp xảy ra sự cố điện hy hữu, đồng thời giúp kéo dài tuổi thọ cho chip LED và driver.
Câu 5: Chế độ bảo hành cho dòng đèn âm nước MG-503 Series như thế nào?
Trả lời: Toàn bộ sản phẩm Đèn LED Âm Nước Đài Phun Nước Bánh Xe MG-503 Series chính hãng Moon Lighting đều được áp dụng chế độ bảo hành 24 tháng. Đội ngũ kỹ thuật của chúng tôi luôn hỗ trợ tư vấn và bảo trì tận tình cho mọi dự án.
