Đèn LED Project Light MG-604 Series (5W đến 120W) do Moon Lighting trực tiếp phân phối là dòng đèn chiếu tường cột và chiếu sáng mặt đứng kiến trúc ngoài trời cao cấp. Nổi bật với phần viền dập gờ hoa văn nổi sang trọng, vỏ nhôm đúc tản nhiệt đạt chuẩn IP66/IK08 và công nghệ chip LED Osram/Cree/Bridgelux (CRI>90), MG-604 Series mang lại hiệu ứng chiếu rọi nét căng, bền bỉ cho mọi biệt thự, lâu đài, resort và tòa nhà cao tầng thuộc các công trình chiếu sáng sân vườn quy mô.
Trong nghệ thuật thiết kế chiếu sáng cảnh quan ngoài trời, việc tạo điểm nhấn chiếu sáng rực rỡ cho các mảng tường, đường nét hoa văn và thân cột kiến trúc đóng vai trò trung tâm giúp công trình trở nên nguy nga, lộng lẫy về đêm. Dù là các tòa nhà văn phòng, khu trung tâm thương mại, resort nghỉ dưỡng cao cấp hay những căn biệt thự, lâu đài, penthouse tráng lệ, hệ thống chiếu sáng ngoài trời luôn đòi hỏi sự kết hợp hài hòa giữa độ bền cơ học cao và công nghệ quang học vượt trội.
Đèn LED Project Light MG-604 Series (bao gồm các mã MG-604-110, MG-604-170, MG-604-206, MG-604-240, MG-604-280) do Moon Lighting trực tiếp phân phối là dòng đèn chiếu tường cột – đèn chiếu sáng kiến trúc – đèn pha chiếu rọi cột thế hệ mới. Với điểm nhấn thiết kế phần viền mặt được dập gờ hoa văn nổi thẩm mỹ, thân nhôm đúc nguyên khối dày dặn cùng dải công suất cực kỳ phong phú từ 5W, 12W, 18W, 24W, 36W, 72W đến 120W, sản phẩm mang lại giải pháp chiếu sáng điểm nhấn toàn diện cho mọi công trình kiến trúc.
MỤC LỤC BÀI VIẾT
TẢI TÀI LIỆU HỖ TRỢ THIẾT KẾ KỸ THUẬT CAD / IES FILE / CATALOGUE
TẢI FILE CAD / IES NGAY HOTLINE TƯ VẤN KỸ THUẬTDòng đèn LED Project Light MG-604 Series sở hữu kiểu dáng vòm tròn công nghiệp mạnh mẽ, viền ốp mặt cố định bằng hệ thống vít Inox chắc chắn, đáp ứng trọn vẹn mong muốn của các đối tượng khách hàng trong ngành xây dựng và kiến trúc:
Video thử nghiệm thực tế hệ thống đổi màu DMX512 và ứng dụng Đèn LED Project Light MG-604 Series thương hiệu Moon Lighting.
Với dải công suất rộng từ 5W đến 120W, dòng MG-604 Series giúp KTS linh hoạt phân bổ ánh sáng theo từng quy mô công trình:
Toàn bộ phần vỏ đèn được gia công từ hợp kim nhôm đúc mật độ cao phủ sơn tĩnh điện chống tia UV, cho khả năng tản nhiệt nhanh chóng và kháng ăn mòn vượt trội khi ngâm mình trong môi trường ven biển hay mưa bão nhiệt đới. Mặt trước trang bị kính cường lực đạt chuẩn va đập IK08, kết hợp hệ thống gioăng silicon đệm kín nước tiêu chuẩn IP66, đảm bảo đèn hoạt động an toàn trong dải nhiệt độ môi trường từ -30°C đến 55°C.

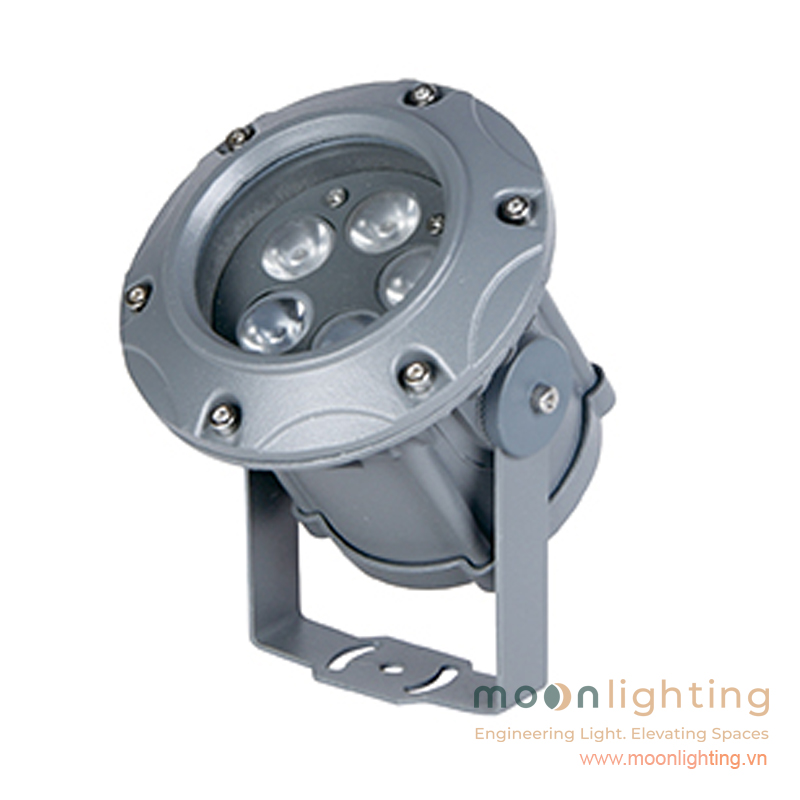

MG-604-110 (6W)

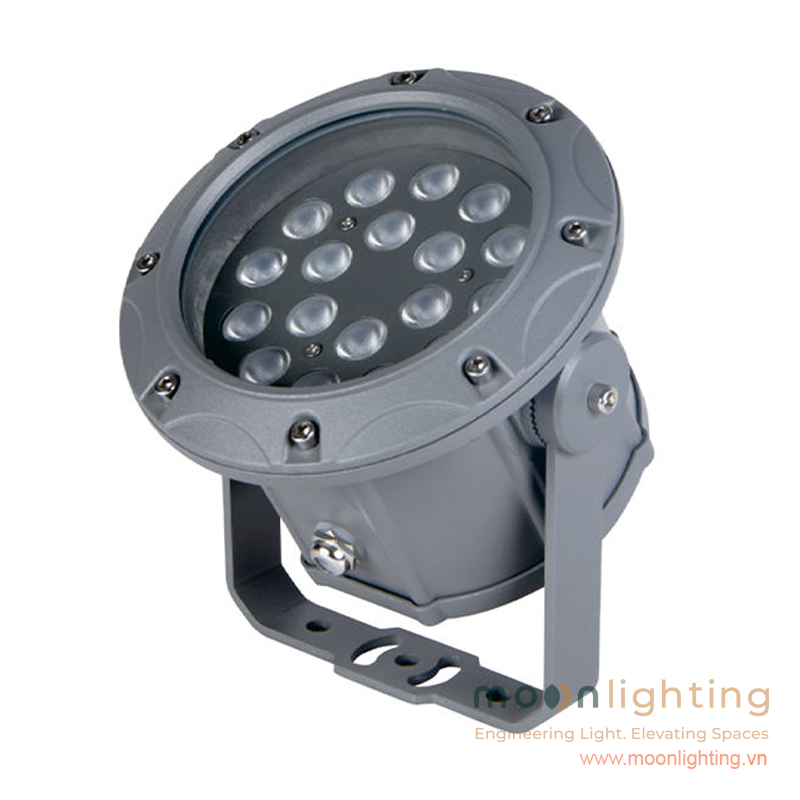

MG-604-170 (12W-18W)

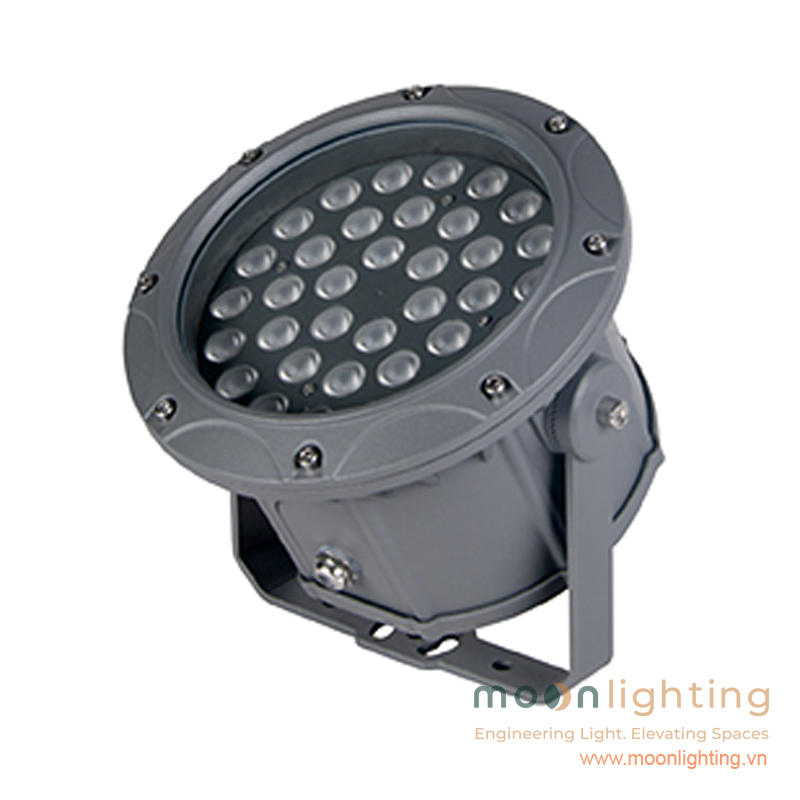

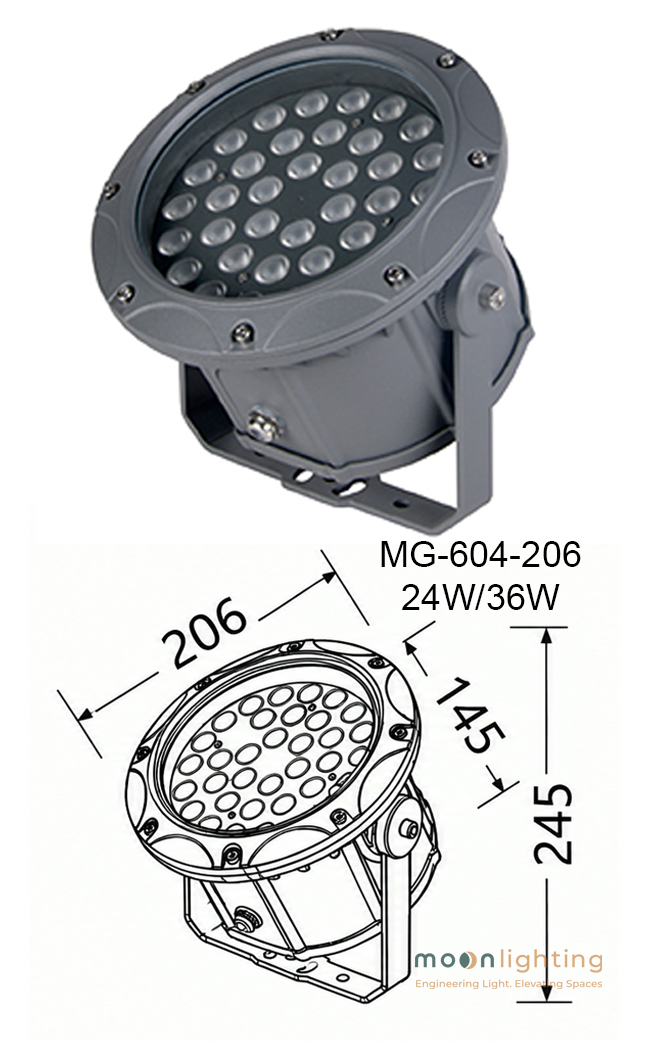

MG-604-206 (24W-36W)

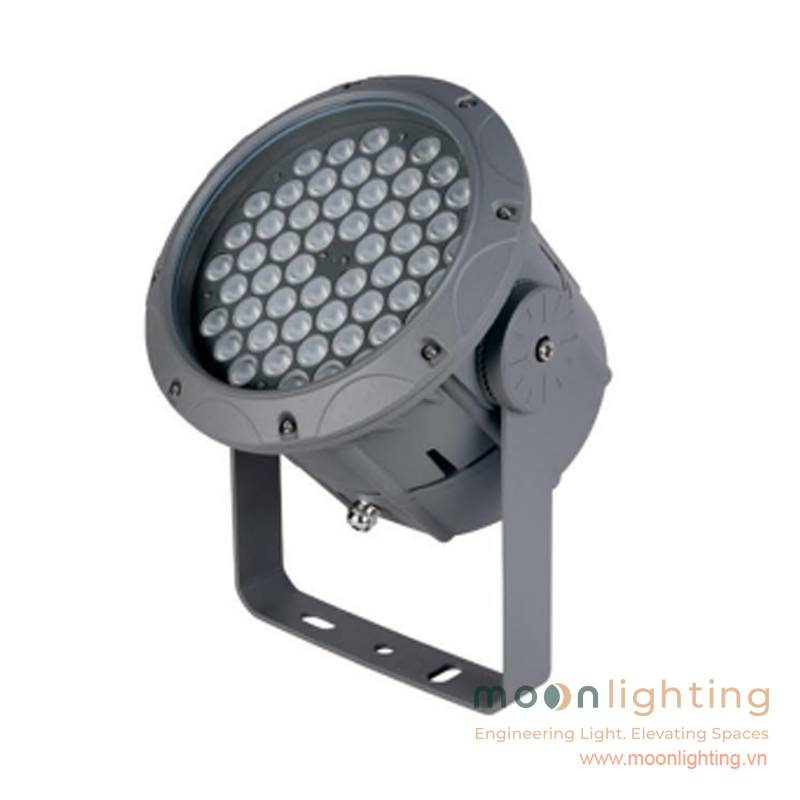

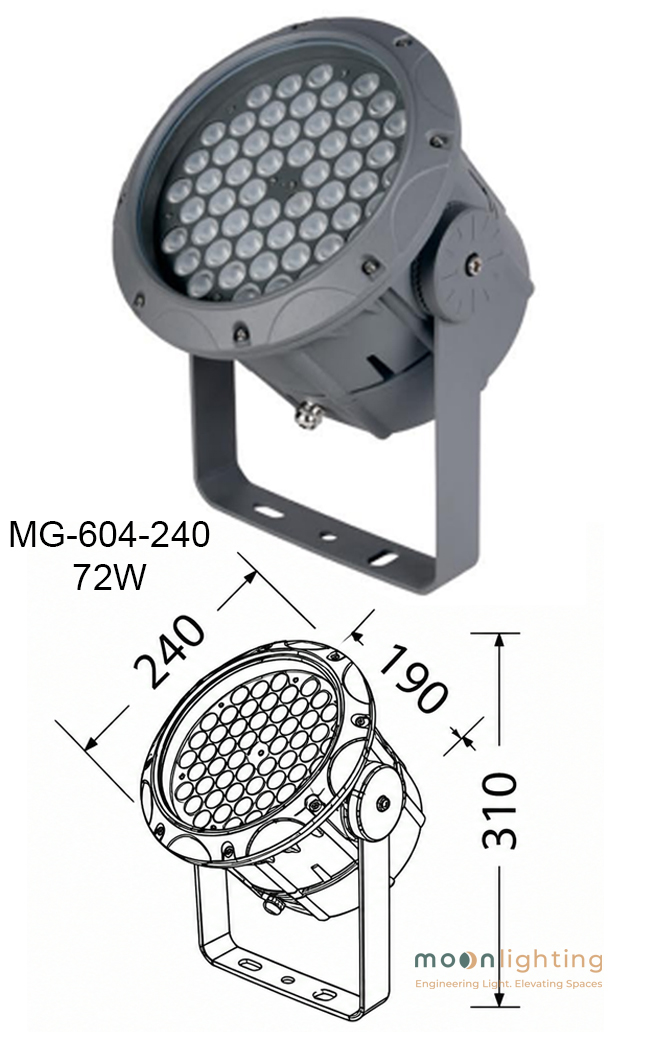

MG-604-240 (72W)

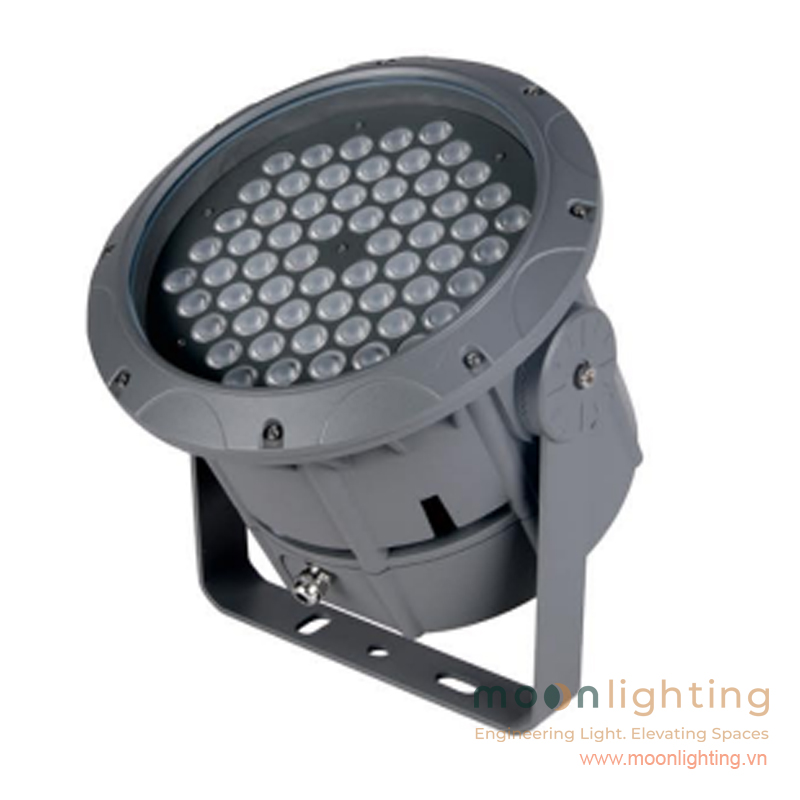

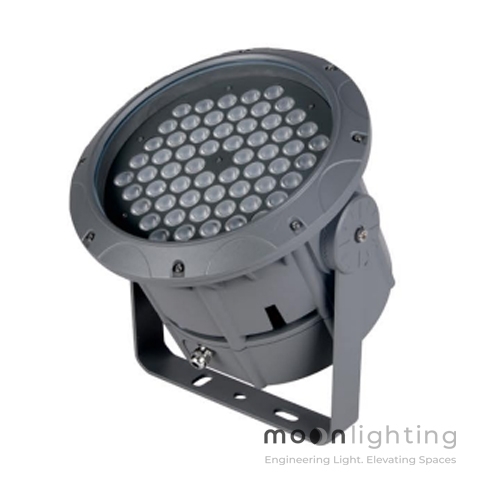

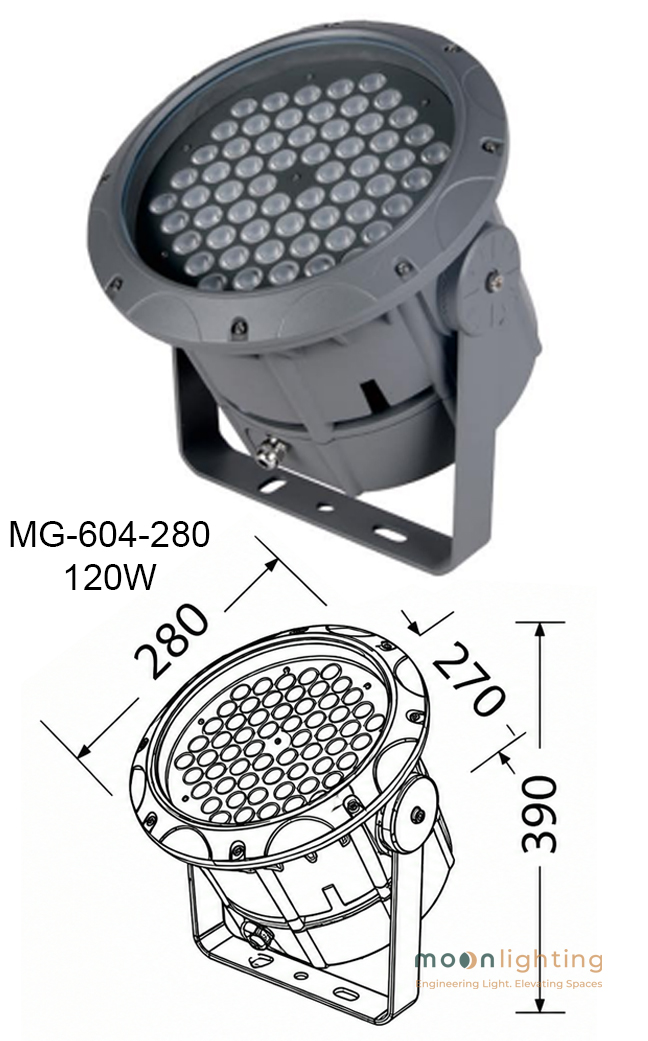

MG-604-280 (120W)
Khác biệt hoàn toàn với các dòng đèn pha phẳng thông thường, viền ốp mặt của MG-604 Series được dập nổi gờ hoa văn vô cùng tinh xảo, vừa gia tăng độ cứng cáp chịu lực cơ học, vừa tạo điểm nhấn kiến trúc sang trọng khi lắp đặt tại các công trình mang phong cách Cổ điển, Tân cổ điển hoặc Châu Âu tráng lệ. Ngoài ra, Moon Lighting hỗ trợ tích hợp chóa tổ ong Honeycomb Louver chống lóa mắt, bảo vệ thị giác trọn vẹn.
Sản phẩm tích hợp ma trận mắt LED thế hệ mới từ các thương hiệu hàng đầu thế giới Osram, Cree, Bridgelux, mang lại nguồn sáng mạnh mẽ, ánh sáng trung thực không bị nhấp nháy hay suy giảm quang thông theo thời gian. Chỉ số hoàn màu cao CRI > 90 giúp tôn vinh màu sắc tự nhiên của gạch ốp, đá granite, chất liệu gỗ hay mảng xanh cảnh quan công trình.
Với việc tích hợp công nghệ quang học vượt trội, MG-604 Series chính là sự lựa chọn hàng đầu khi triển khai giải pháp chiếu sáng cảnh quan ngoài trời cho các công trình cao cấp. Nếu bạn đang tìm kiếm mẫu đèn rọi cột biệt thự tân cổ điển giúp làm nổi bật các đường gờ chỉ hoa văn tinh tế, hay dòng đèn hắt kiến trúc chống nước chịu đựng mưa bão khắc nghiệt, MG-604 đều đáp ứng hoàn hảo.
Thiết kế chóa thấu kính chuyên dụng cho phép đèn hoạt động như một mẫu đèn pha rọi cột góc hẹp 7 độ rọi sâu, vệt sáng vút cao nét căng mà không làm loang màu. Kết hợp cùng ma trận chip LED Osram chống lóa (hoặc tùy chọn Cree/Bridgelux) tích hợp chóa tổ ong Honeycomb, sản phẩm đảm bảo tiêu chuẩn thị giác dễ chịu. Nhờ đạt chuẩn đèn LED chiếu cột IP66 chống nước ngoài trời, thiết bị vận hành ổn định bền bỉ dưới mọi điều kiện thời tiết nhiệt đới. Đối với các quy mô kiến trúc đại cảnh, dòng đèn chiếu mặt đứng tòa nhà DMX MG-604 cho phép kết nối kịch bản đổi màu linh hoạt, kiến tạo vẻ đẹp lộng lẫy và hiện đại.
Đèn cung cấp dải nhiệt độ màu đa dạng từ vàng ấm đến trắng tự nhiên (2700K - 6000K), các màu đơn sắc Red, Green, Blue cho đến chế độ đổi màu cao cấp RGB3in1 và RGBW4in1. Hệ thống hỗ trợ tích hợp trình điều khiển linh hoạt từ On-Off, DALI, 0-10V đến chuẩn giao tiếp DMX512, cho phép lập trình các kịch bản chuyển đổi màu sắc động sống động cho toàn bộ mặt đứng tòa nhà.
Bảng tra cứu quang học thực tế giúp KTS và Đơn vị tư vấn dễ dàng mô phỏng ánh sáng cho dự án:
MG-604-110 (6W)
MG-604-170 (12W-18W)
MG-604-206 (24W-36W)
MG-604-240 (72W)
MG-604-280 (120W)
| Mã Sản Phẩm | Công Suất | Góc Chiếu Ánh Sáng | Khoảng Cách Chiếu Cao (H) | Độ Rộng Vệt Sáng (D) | Đặc Điểm Hiệu Ứng Quang Học |
|---|---|---|---|---|---|
| MG-604-110 | 5W (5 LED) | 7° – 15° | 2m – 5m | 0.3m – 1.3m | Vệt sáng nhỏ gọn, rọi điểm nhấn hoa văn |
| MG-604-110 | 5W (5 LED) | 30° – 60° | 1.5m – 3.5m | 0.8m – 4.0m | Tỏa rộng, độ phủ mảng tường nhỏ đều |
| MG-604-170 | 12W / 18W (12 LED) | 7° – 15° | 5m – 10m | 0.6m – 2.6m | Rọi cột vút cao, đường nét sắc sảo |
| MG-604-170 | 12W / 18W (12 LED) | 30° – 60° | 3m – 7m | 1.6m – 8.0m | Phủ sáng diện tường kiến trúc vừa |
| MG-604-206 | 24W / 36W (24 LED) | 7° – 15° | 10m – 18m | 1.2m – 4.7m | Vệt sáng ôm sát thân cột trung tầng |
| MG-604-206 | 24W / 36W (24 LED) | 30° – 60° | 6m – 12m | 3.2m – 13.8m | Hắt mảng tường resort, khách sạn |
| MG-604-240 | 72W (36 LED) | 7° – 10° | 20m – 28m | 2.4m – 4.9m | Siêu góc hẹp, vệt sáng rọi cao mạnh mẽ |
| MG-604-240 | 72W (36 LED) | 30° – 60° | 10m – 16m | 5.3m – 18.4m | Phủ sáng mảng tường đại cảnh lớn |
| MG-604-280 | 120W (50 LED) | 7° – 10° | 28m – >38m | 3.4m – 6.6m | Luồng sáng siêu khủng chọc trời |
| MG-604-280 | 120W (50 LED) | 30° – 60° | 14m – 22m | 7.5m – 25.4m | Chiếu rộng toàn bộ mặt đứng tòa nhà |
| Bảng Thông Số Kỹ Thuật | MG-604-110 | MG-604-170 | MG-604-206 | MG-604-240 | MG-604-280 |
|---|---|---|---|---|---|
| Chủng loại | Đèn chiếu tường cột – Đèn chiếu sáng kiến trúc – Đèn pha chiếu rọi cột | ||||
| Thương hiệu | Moon Lighting | ||||
| Công suất | 5W | 12W / 18W | 24W / 36W | 72W | 120W |
| Nguồn điện | DC12V / 24V / AC85-265V | ||||
| Chip LED / CRI | Osram/Cree/Bridgelux (CRI > 90) | ||||
| Góc chiếu | 7°/10°/15°/25°/30°/40°/45°/60°/90° | ||||
| Nhiệt độ màu | 2700K-6000K / R/G/B / RGB / RGBW | ||||
| Trình điều khiển | On-Off / DMX512 / DALI / 0-10V | ||||
| Cấp bảo vệ IP/IK | IP66 / IK08 | ||||
| Kích thước (DWH) | D110 * W98 * H146mm | D170 * W122 * H215mm | D206 * W145 * H245mm | D240 * W190 * H310mm | D280 * W270 * H390mm |
| Vật liệu | Nhôm đúc + Kính cường lực | ||||
| Bảo hành | 24 tháng | ||||
Để hệ thống đèn chiếu rọi MG-604 Series hoạt động an toàn và đạt tính thẩm mỹ cao nhất:
Định vị và gia cố chân đế: Sử dụng bu-lông nở Inox siết chặt phần chân đế chữ U đục sẵn lỗ bắt vít chắc chắn xuống bề mặt lắp đặt (sàn bê tông, gờ tường hay khung thép). Căn chỉnh độ nghiêng gập của thân đèn đến vị trí rọi mong muốn rồi siết chặt bu-lông khóa khớp hai bên hông.
Đấu nối nguồn điện chống nước: Tất cả các điểm nối cáp nguồn ngoài trời bắt buộc phải đặt trong hộp nối bọc keo cách điện Resin hoặc hộp nối đạt chuẩn IP68 chống ngấm ẩm.
Kết nối đường truyền DMX512: Sử dụng cáp tín hiệu chống nhiễu bọc lưới chuyên dụng. Đảm bảo đấu nối đúng cực + / - của tín hiệu DMX và gắn thêm trở dập nhiễu 120 Ohm ở điểm cuối tuyến cáp.
BẢNG NGUYÊN TẮC LỰA CHỌN TIẾT DIỆN CÁP NGUỒN CHỐNG SỤT ÁP KHI THI CÔNG
Đối với các dòng đèn công suất lớn như MG-604-240 (72W) và MG-604-280 (120W), việc lựa chọn cáp nguồn chính xác là yếu tố quyết định độ bền hệ thống:
| Loại nguồn cấp / Công suất đèn | Tiết diện cáp nguồn khuyến nghị | Quy định khoảng cách & Lưu ý |
|---|---|---|
| Cáp nguồn chính AC85-265V | 3x1.5 mm² (<50m) / 3x2.5 mm² (50m-100m) | Dây đồng bọc cao su cách điện chịu nhiệt ngoài trời |
| Cáp nguồn hạ áp DC24V (Công suất 5W - 36W) | Cáp đồng mềm 2x2.5 mm² | Chiều dài đường dây tối đa 25m từ bộ nguồn |
| Cáp nguồn hạ áp DC24V (Công suất 72W - 120W) | Cáp đồng mềm 2x4.0 mm² | Đặt bộ nguồn IP67 cách đèn không quá 10m tránh sụt áp |

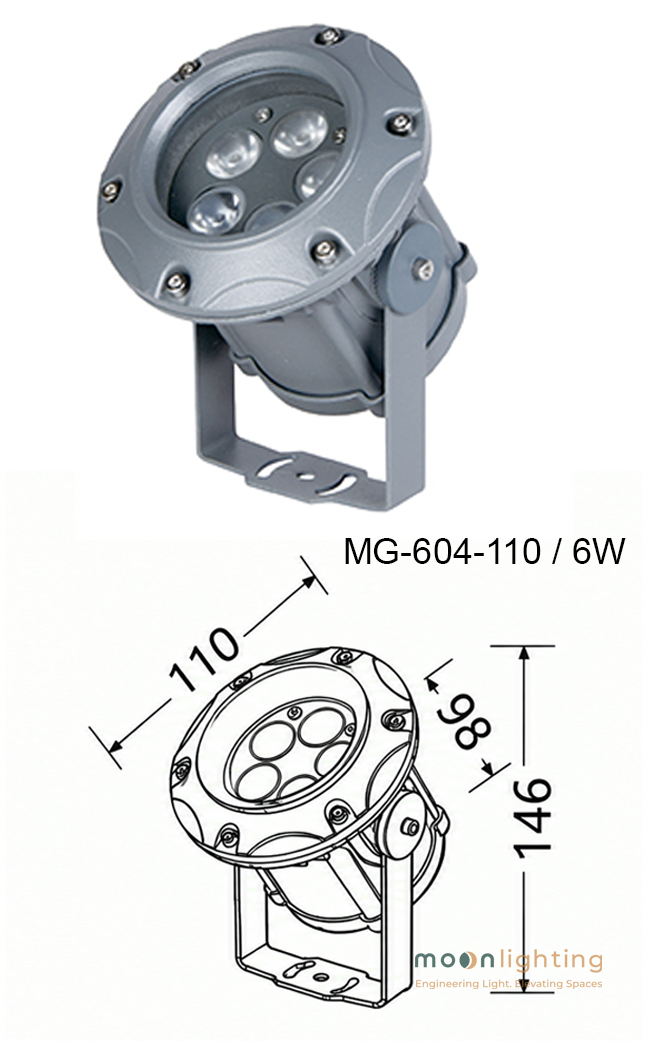

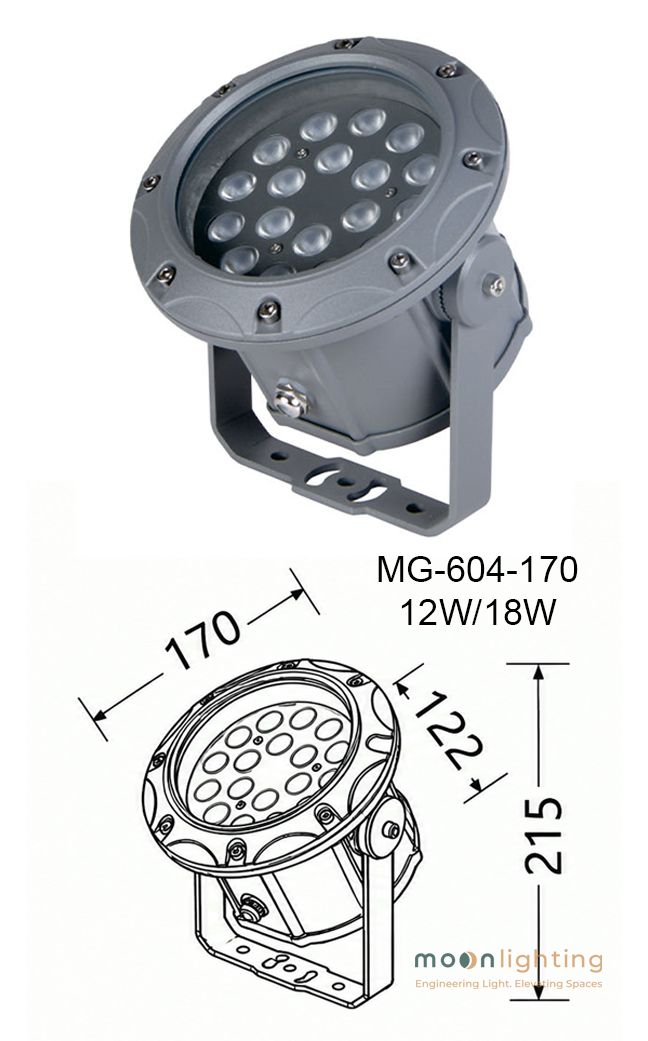

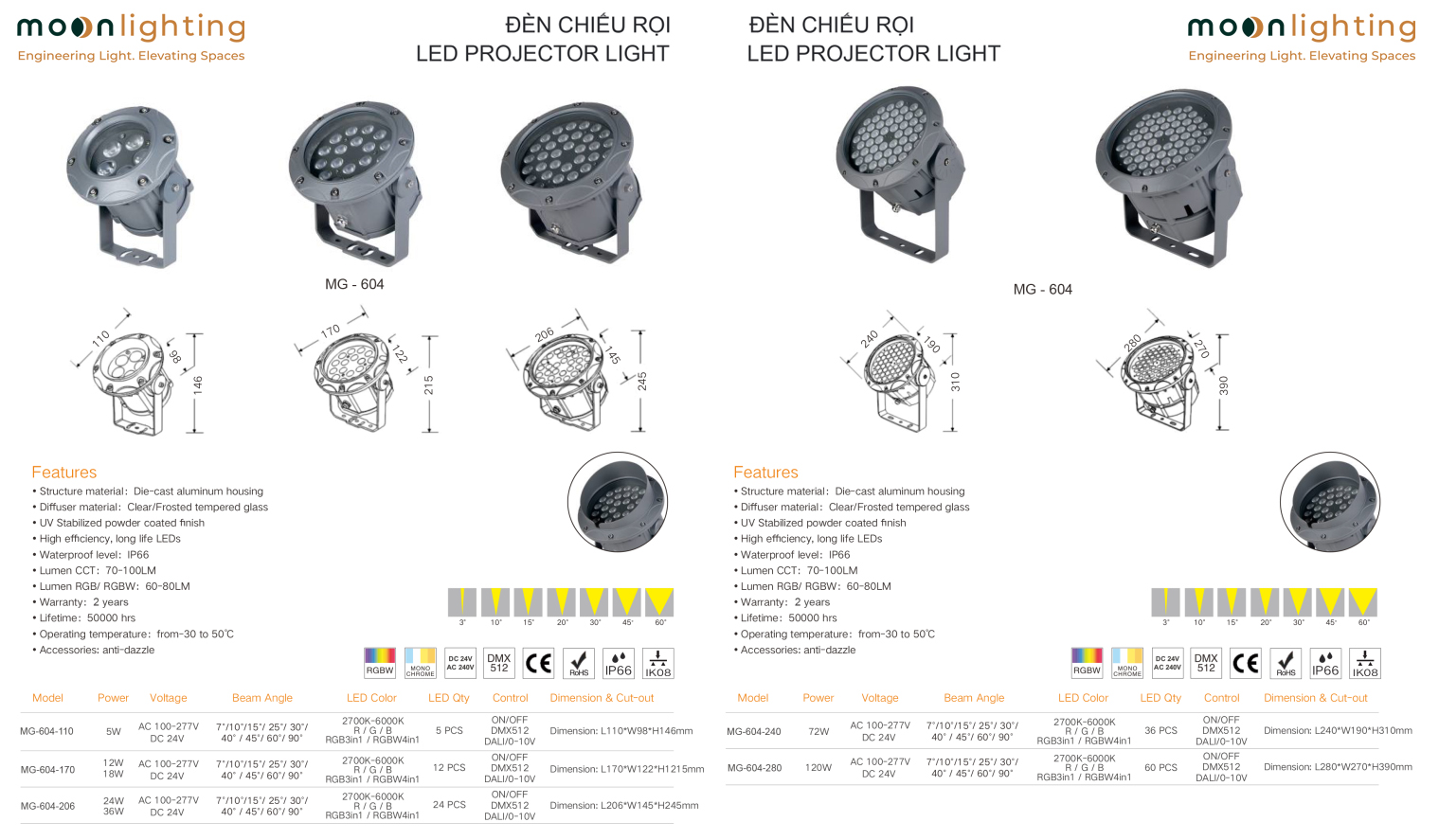

Bảng thông số kỹ thuật sản phẩm bản vẽ kích thước chi tiết các mã MG-604-110, MG-604-170, MG-604-206, MG-604-240 và MG-604-280 do Moon Lighting phân phối
SƠ ĐỒ ĐẤU NỐI HỆ THỐNG ĐIỀU KIỂM DMX512
Dưới đây là sơ đồ nối dây điều khiển DMX512 dạng chuỗi (Daisy-Chain) tiêu chuẩn cho hệ thống chiếu sáng mặt đứng tòa nhà:
CÁC NGUYÊN TẮC KỸ THUẬT QUAN TRỌNG KHI LẮP ĐẶT DMX512:
- Cáp DMX512 bắt buộc dùng loại dây xoắn đôi chống nhiễu chuẩn RS485 (Shielded Twisted Pair).
- Tối đa 32 bộ đèn MG-604 trên 1 nhánh DMX Signal. Nếu hệ thống nhiều hơn 32 bộ đèn, cần gắn thêm Bộ chia tín hiệu DMX Splitter/Amplifier.
- Luôn nối điện trở dập nhiễu 120 Ohm (0.25W) ở cổng DMX OUT của bộ đèn cuối cùng trên tuyến cáp.
1. Đèn bị đọng hơi nước bên trong kính mặt:
Nguyên nhân: Do siết ốc tuyến cáp (Cable Gland) không chặt hoặc mối nối nguồn bọc cách ẩm kém, hút hơi ẩm vào thân đèn khi hạ nhiệt.
Khắc phục: Đặt hạt chống ẩm bên trong khoang mạch và dùng hộp nối điện chống nước chuẩn IP68 bọc keo Resin chuyên dụng.
2. Ánh sáng bị loang, không ôm sát thân cột kiến trúc:
Nguyên nhân: Chọn sai góc chiếu quang học (Beam Angle) hoặc đặt đèn quá xa chân cột.
Khắc phục: Với cột cao từ 8m - 20m, chọn góc chiếu siêu hẹp 7° - 15° và đặt tâm đèn cách chân cột từ 15cm - 30cm.
3. Đèn cuối tuyến cáp bị mờ hoặc đổi màu không đều (Sụt áp DC24V):
Nguyên nhân: Đi dây nguồn DC24V quá dài (trên 30m) nhưng tiết diện dây dẫn nhỏ.
Khắc phục: Tăng tiết diện dây lên 2x4.0 mm² hoặc chia nhỏ các bộ nguồn hạ áp IP67 đặt rải rác gần cụm đèn.
4. Nhiễu tín hiệu DMX512 làm đèn chớp nháy loạn màu:
Nguyên nhân: Không gắn điện trở dập nhiễu 120Ω ở cuối tuyến hoặc đi chung ống gen với cáp nguồn AC220V.
Khắc phục: Tách riêng ống gen dẫn cáp DMX và gắn trở dập nhiễu 120Ω ở bộ đèn cuối cùng.
5. Đèn bị ố vàng vỏ hoặc bong tróc sơn ở vùng biển:
Nguyên nhân: Sơn phủ thông thường không chịu được ăn mòn muối biển.
Khắc phục: Dòng MG-604 Series của Moon Lighting được phủ sơn tĩnh điện Anti-UV đạt kiểm nghiệm phun mù muối (Salt Spray Test 500 giờ).
| Tiêu chí so sánh | Đèn LED Project Light MG-604 Series | Đèn Halogen / Metal Halide truyền thống |
|---|---|---|
| Tiêu thụ điện năng | Công suất 36W (Tiết kiệm 75% - 80% điện) | Công suất lớn 150W - 250W (Tốn điện) |
| Tuổi thọ nguồn sáng | Đạt > 50.000 giờ liên tục (10 - 12 năm) | Ngắn, chỉ từ 3.000 - 8.000 giờ sử dụng |
| Kịch bản điều khiển | DMX512/DALI đổi màu linh hoạt, bật sáng tức thì | Chỉ có 1 màu, mất 5-10 phút để khởi động lại |
| Độ chuẩn xác quang học | Góc chiếu hẹp 7°-90° kiểm soát vệt sáng chuẩn xác | Ánh sáng tỏa rộng gây chói và ô nhiễm ánh sáng |
Câu 1: Dòng đèn MG-604 Series có những tùy chọn công suất nào?
Dòng sản phẩm cung cấp 5 dải kích thước tương ứng với các mức công suất linh hoạt: 5W, 12W, 18W, 24W, 36W, 72W và cao nhất lên đến 120W (mã MG-604-280).
Câu 2: Điểm khác biệt trong thiết kế của dòng MG-604 so với các dòng khác là gì?
Dòng MG-604 sở hữu thiết kế phần viền ốp mặt dập hoa văn gờ nổi vô cùng tinh tế, mang lại vẻ ngoài khỏe khoắn, sang trọng phù hợp cho cả công trình kiến trúc cổ điển lẫn hiện đại.
Câu 3: Đèn MG-604 Series có hoạt động ổn định trong thời tiết mưa lớn hay ven biển không?
Hoàn toàn có. Với vỏ nhôm đúc phủ sơn tĩnh điện chống tia UV, chuẩn bảo vệ chống bụi nước IP66 và chống va đập IK08, đèn vận hành an toàn và bền bỉ trong môi trường ven biển có độ mặn cao hay mưa bão liên tục.
Câu 4: Đèn có hao tốn nhiều điện năng và phát nhiệt lớn khi bật liên tục không?
Nhờ sử dụng công nghệ chip LED cao cấp (Osram, Cree, Bridgelux) cùng bo mạch tản nhiệt nhôm đúc hiệu suất cao, đèn tỏa nhiệt rất thấp, giúp tiết kiệm đến 70% điện năng so với các dòng đèn pha truyền thống.
Câu 5: Chế độ bảo hành cho các sản phẩm dòng MG-604 Series như thế nào?
Toàn bộ các mã sản phẩm thuộc dòng Đèn LED Project Light MG-604 Series chính hãng Moon Lighting đều được áp dụng chế độ bảo hành 24 tháng, đi kèm dịch vụ hỗ trợ tư vấn kỹ thuật lâu dài cho dự án.

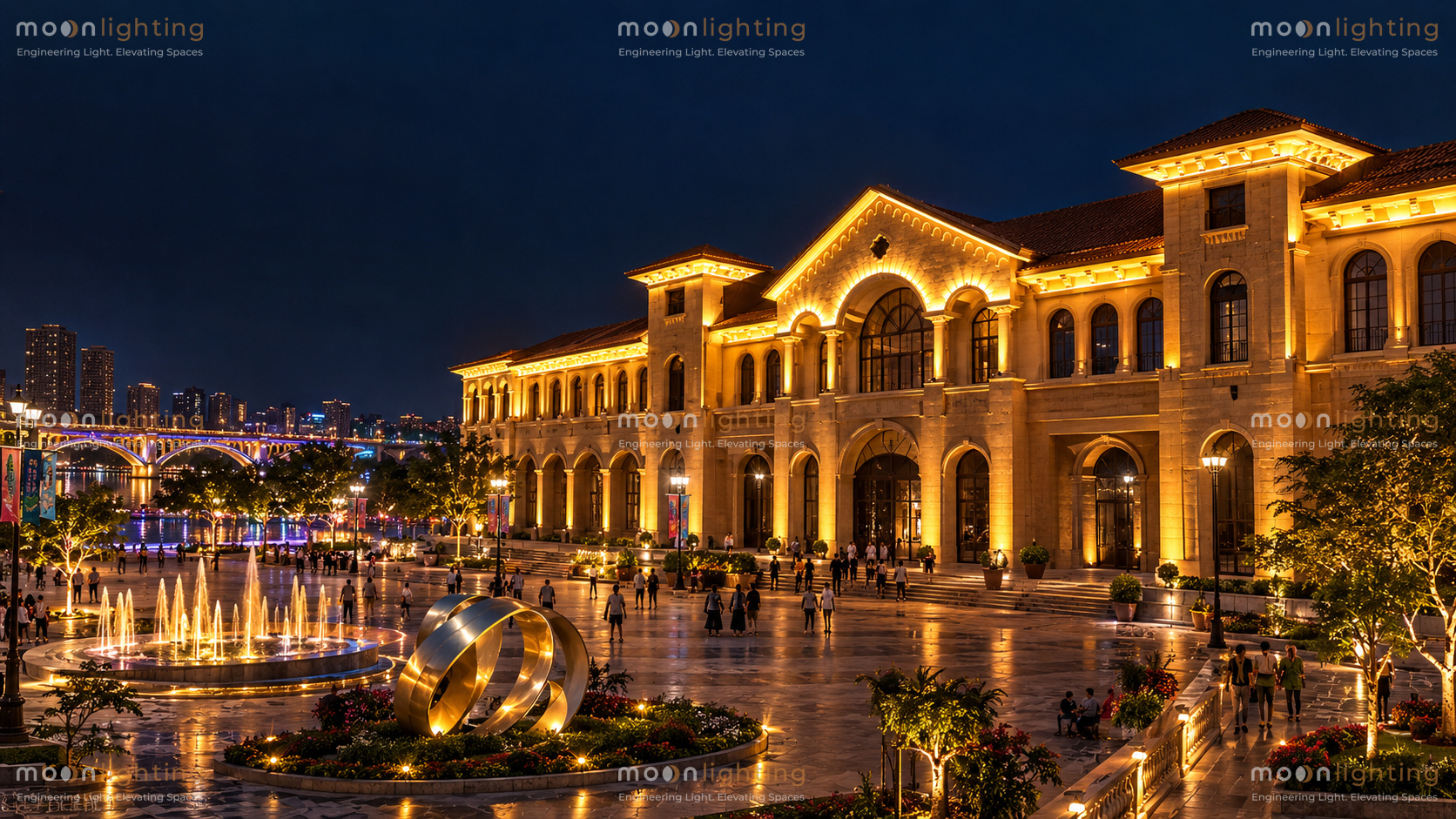

Phối cảnh sử dụng sản phẩm Đèn LED Project Light MG-604 Series chiếu rọi tường cột và mặt đứng kiến trúc ngoài trời cao cấp
LƯU Ý KỸ THUẬT & HỖ TRỢ DỰ ÁN DÀNH CHO KTS / TƯ VẤN THIẾT KẾ:
1. Công thức tính toán độ phủ sáng thực tế:
Độ rộng vệt sáng (D) được xác định chính xác theo công thức quang học góc mở chùm sáng:
D = 2 x H x tan(a / 2)
Trong đó: H là khoảng cách/chiều cao chiếu sáng, a là góc chiếu quang học (7° – 90°).
Ứng dụng: Việc kiểm soát chính xác thông số này giúp thiết kế vệt sáng ôm sát thân cột/mảng tường, ngăn ngừa triệt để hiện tượng ô nhiễm ánh sáng (Light Pollution) sang các công trình lân cận.
2. Dịch vụ hỗ trợ kỹ thuật miễn phí cho dự án:
Bạn đang lập dự án hoặc cần hồ sơ kỹ thuật để trình Chủ đầu tư / Đấu thầu? Moon Lighting sẵn sàng hỗ trợ bạn:
Gửi mặt bằng hoặc yêu cầu thiết kế ngay cho chúng tôi qua Zalo / Hotline: 0827.161.555 để nhận tệp hỗ trợ trong 24h!
