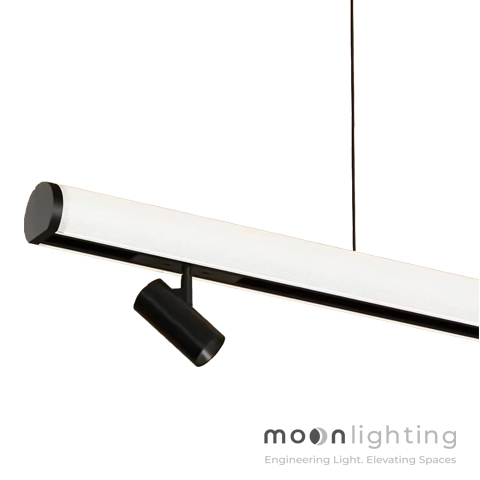

Thanh ray nam châm dạng ống tuýp tròn 2 đầu kết nối Moon Lighting S20 là tuyệt tác công nghệ chiếu sáng mô-đun liên hoàn năm 2026. Sở hữu thiết kế hình khối tinh tế kết hợp giắc nối âm dương song đầu thông minh và hệ nguồn DC48V an toàn, sản phẩm phá vỡ mọi giới hạn đơn điệu của hệ trần phẳng truyền thống, giúp kiến trúc sư tự do điêu khắc những trục sáng vô cực đầy cảm xúc nghệ thuật cho biệt thự và công trình hạng sang thông qua các hệ đèn ray nam châm cao cấp và giải pháp Smart Lighting độc bản từ thương hiệu Moon Lighting.
Trong kỷ nguyên kiến trúc tối giản hiện đại, ánh sáng không còn chỉ tồn tại dưới dạng các đường cắt âm trần đơn điệu. Xu hướng thiết kế năm 2026 hướng tới sự giải phóng hình khối, nơi các nguồn sáng có thể tự do kết nối, kéo dài và định hình không gian theo cấu trúc ba chiều. Đáp ứng trọn vẹn tư duy đột phá đó, thương hiệu Moon Lighting đã cho ra mắt hệ thống Thanh ray nam châm dạng ống tuýp tròn 2 đầu kết nối S20. Sự ra đời của dòng sản phẩm này đã chính thức định hình nên thế hệ công nghệ chiếu sáng dạng thanh mới, biến các đường trục ánh sáng thành điểm nhấn độc bản cho những công trình phân khúc hạng sang.
Thiết kế 2 trong 1 đột phá và triết lý hình khối không giới hạn
Sản phẩm sở hữu thiết kế 2 trong 1: Đường ray + Đèn tích hợp, đóng vai trò là đường ray và bộ đèn độc lập, chức năng kép mang lại tính thực tế cao hơn. Khác biệt hoàn toàn với các dòng thanh ray phẳng thông thường, sản phẩm này vừa là một nguồn sáng tán quang dịu nhẹ dạng ống tròn tinh tế, vừa giữ nguyên công năng của một hệ ray nam châm rãnh từ bằng đồng đỏ. Trên cùng một thân ống, bạn có thể dễ dàng gắn thêm, di chuyển hoặc thay đổi các kiểu dáng nguồn sáng bổ trợ phục vụ cho giải pháp đèn chiếu sáng nội thất như đèn downlight, đèn spotlight chiếu điểm góc hẹp 24°, đèn lưới (grille light), đèn thanh chiếu rộng (flood bar) hay thậm chí là các cụm đèn thả trần nghệ thuật.

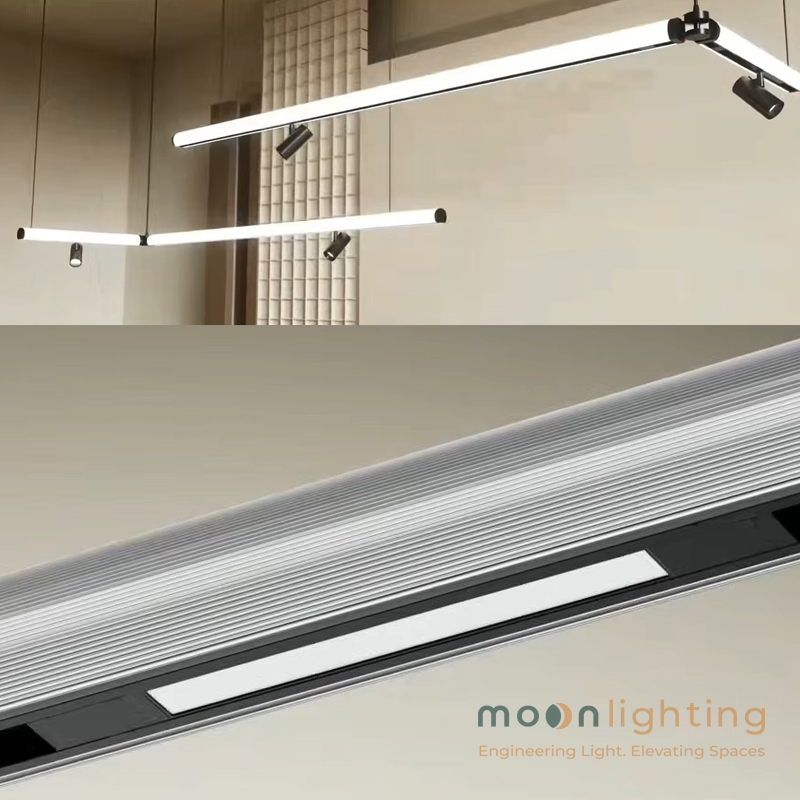

Với triết lý sáng tạo "lấy hình tròn làm nền tảng, sự kết hợp làm đôi cánh", hệ đèn mang lại khả năng biến hóa vô tận cho mọi mặt bằng kiến trúc. Bản chất của hệ thống là một thiết kế mô-đun linh hoạt, ghép nối và xoay tự do, nhiều hình dạng khác nhau cho các không gian khác nhau. Người thiết kế có thể tự do thực hiện việc kết nối linh hoạt từ trên xuống dưới. Phá vỡ giới hạn về hình khối, biến mỗi sự kết hợp thành không gian mang dấu ấn riêng của bạn thông qua việc tương tác trực quan với các hệ phụ kiện liên kết góc đa chiều.
Các kịch bản không gian và sơ đồ phân bổ ánh sáng tầng lớp (Layered Lighting) với hệ tuýp nối vô cực S20
Khi ứng dụng hệ thanh ray ống tuýp tròn 2 đầu kết nối Moon Lighting S20 vào các không gian cao cấp, các Kiến trúc sư có thể thiết lập ngay 3 kịch bản ánh sáng tầng lớp theo triết lý chiếu sáng nhân văn HCL kiến trúc chữa lành Moon Lighting để mang lại cảm xúc thượng lưu cho công trình:
• Kịch bản "Đại Sảnh Thông Tầng Biệt Thự" (Grand Hall): Kết nối liên hoàn 4 thanh MG-S20-SX4 tạo thành một đường trục sáng vô cực dài gần 10 mét treo thả ở cao độ 4.5m. Thân ống tuýp phát quang mang lại lớp ánh sáng nền (Ambient Lighting) dịu nhẹ, loại bỏ hoàn toàn góc tối của trần cao. Đồng thời, cài thêm các module spotlight rọi góc hẹp 24 độ hướng thẳng xuống cụm tiểu cảnh hoặc bàn console sảnh đón để tạo điểm nhấn thị giác (Accent Lighting).
• Kịch bản "Phòng Họp Hiện Đại / Showroom Xa Xỉ" (Elite Workspace): Ghép nối các thanh MG-S20-SX2 và SX3 thành cấu trúc hình hộp chữ nhật khép kín lơ lửng phía trên bàn hội nghị. Kết hợp giao thức DALI hoặc Tuya Zigbee để lập trình: Ánh sáng tán quang của thân ống duy trì mức 4000K (Trắng trung tính) kích thích sự tập trung, trong khi các đèn grille light cài thêm bên dưới rãnh từ tính được Dimming giảm nhẹ cường độ khi trình chiếu slide nghệ thuật.
• Kịch bản "Nghỉ Dưỡng Tư Gia / Penthouse" (Luxury Relax): Sử dụng các mô-đun ngắn MG-S20-SX1 chạy viền theo các hệ vách kính lớn hoặc khu vực quầy bar phòng khách Master. Chuyển đổi nhiệt độ màu toàn hệ thống về dải 2700K (Vàng ấm áp) với cường độ sáng chỉ 20%, biến không gian sống thành một lounge nghỉ dưỡng xa hoa, thư thái cho gia chủ vào buổi tối.

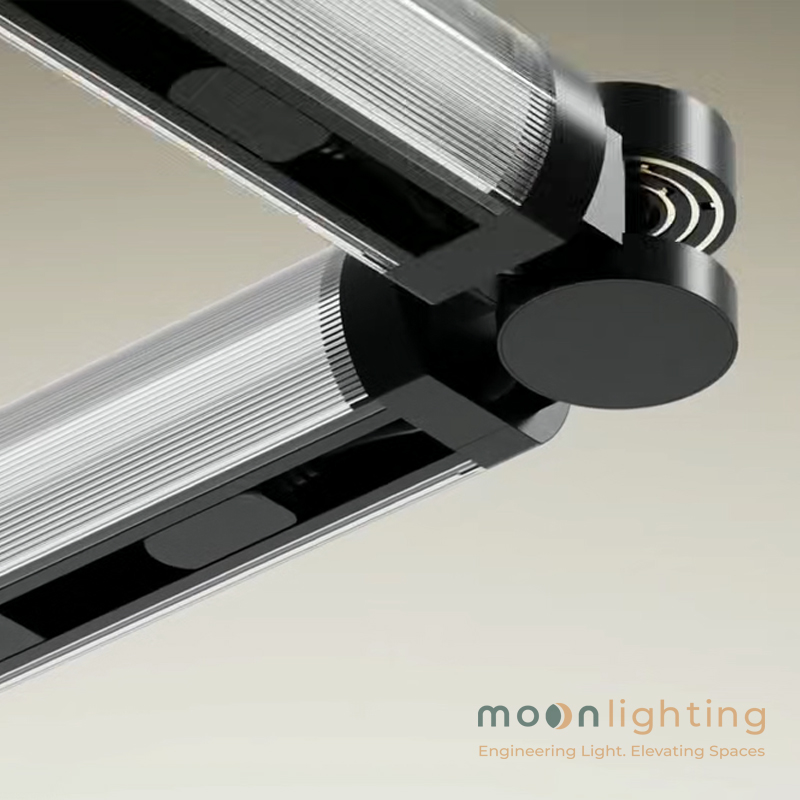

Điểm nhấn kỹ thuật đắt giá nhất của dòng sản phẩm này nằm ở hệ thống tiếp điểm nối mạch thông minh nằm ở hai đầu ống. Đây chính là giải pháp Mô-đun ống tuýp ray nam châm S20 hai đầu giắc nối âm dương hoàn chỉnh, cho phép các thợ thi công liên kết các đoạn đèn lại với nhau một cách mượt mà. Nhờ cấu trúc Thanh nhôm nguyên khối tuýp tròn tích hợp khớp nối điện hai đầu, dòng điện dải thấp áp được truyền dẫn liên tục, giúp Hệ đèn tuýp ray nam châm kiến tạo trục sáng vô cực chạy dọc khắp căn phòng mà không cần phải trích dây nguồn phức tạp tại từng vị trí.
Sự kết hợp giữa Hệ ray nam châm hộp tròn nối trục tích hợp tấm tán sáng PC tạo nên một cấu trúc Continuous Cylinder Track (Hệ thanh ray hình trụ trục liên tục) vô cùng liền mạch. Khi các mô-đun được khóa chặt, hệ thống đèn ray nam châm cao cấp S20 hệ tuýp tròn đấu nối tiếp tạo ra một mạch dẫn khép kín, hoạt động ổn định nhờ Hệ thống ray kết nối bằng nam châm sử dụng điện DC48V an toàn. Nguồn điện DC48V điện áp thấp an toàn này giúp cho việc lắp đặt và bảo trì an toàn, loại bỏ hoàn toàn các rủi ro về rò rỉ điện năng hay chập cháy trên hệ thống trần thạch cao.
Hướng đến phân khúc Elite dành cho các không gian cao cấp như căn hộ chung cư cao cấp, penthouse, biệt thự Deluxe, lâu đài hay các khu vực thương mại như khách sạn, resort, homestay và showroom cao cấp, Moon Lighting áp dụng những tiêu chuẩn vật liệu khắt khe nhất:
• Bền bỉ & Phong cách: Sản phẩm có cấu tạo từ thân nhôm nguyên khối, kiểu dáng tối giản, tuổi thọ cao, đảm bảo hiệu suất lâu dài và dễ dàng vệ sinh. Bề mặt ống được xử lý mịn màng, kết hợp with tấm tán sáng PC độ phản quang cao kết hợp cùng hệ thống ray nam châm rãnh từ bằng đồng đỏ giúp tối ưu hóa hiệu suất phát quang, phân bổ vệt sáng đồng đều và không gây hiện tượng lốm đốm cục bộ.
• Nguồn sáng chất lượng cao: Đèn sử dụng dòng Chip LED hiệu quả từ các thương hiệu hàng đầu thế giới như CREE và OSRAM cung cấp lumen trên watt cao để tiết kiệm năng lượng kết hợp công nghệ dán bề mặt SMT2835. Chỉ số hiệu suất đạt 90lm/w, độ hoàn màu cao vượt trội CRI >= 90Ra phản ánh trung thực màu sắc vật thể, đi cùng chỉ số chống chói đồng nhất UGR < 16 giúp bảo vệ thị lực tuyệt đối cho người dùng.
• Linh hoạt môi trường: Với nhiều nhiệt độ màu: Dải nhiệt độ màu từ 2700K-6500K mang lại sự linh hoạt để phù hợp với các nhu cầu chiếu sáng khác nhau. Đồng thời, hệ đèn hỗ trợ hoàn hảo các trình điều khiển thông minh hàng đầu như On/OFF, Tuya Zigbee, Bluetooth, DALI hay Dim dải 0-10V, cho phép chủ nhà thay đổi kịch bản ánh sáng theo thời gian thực.

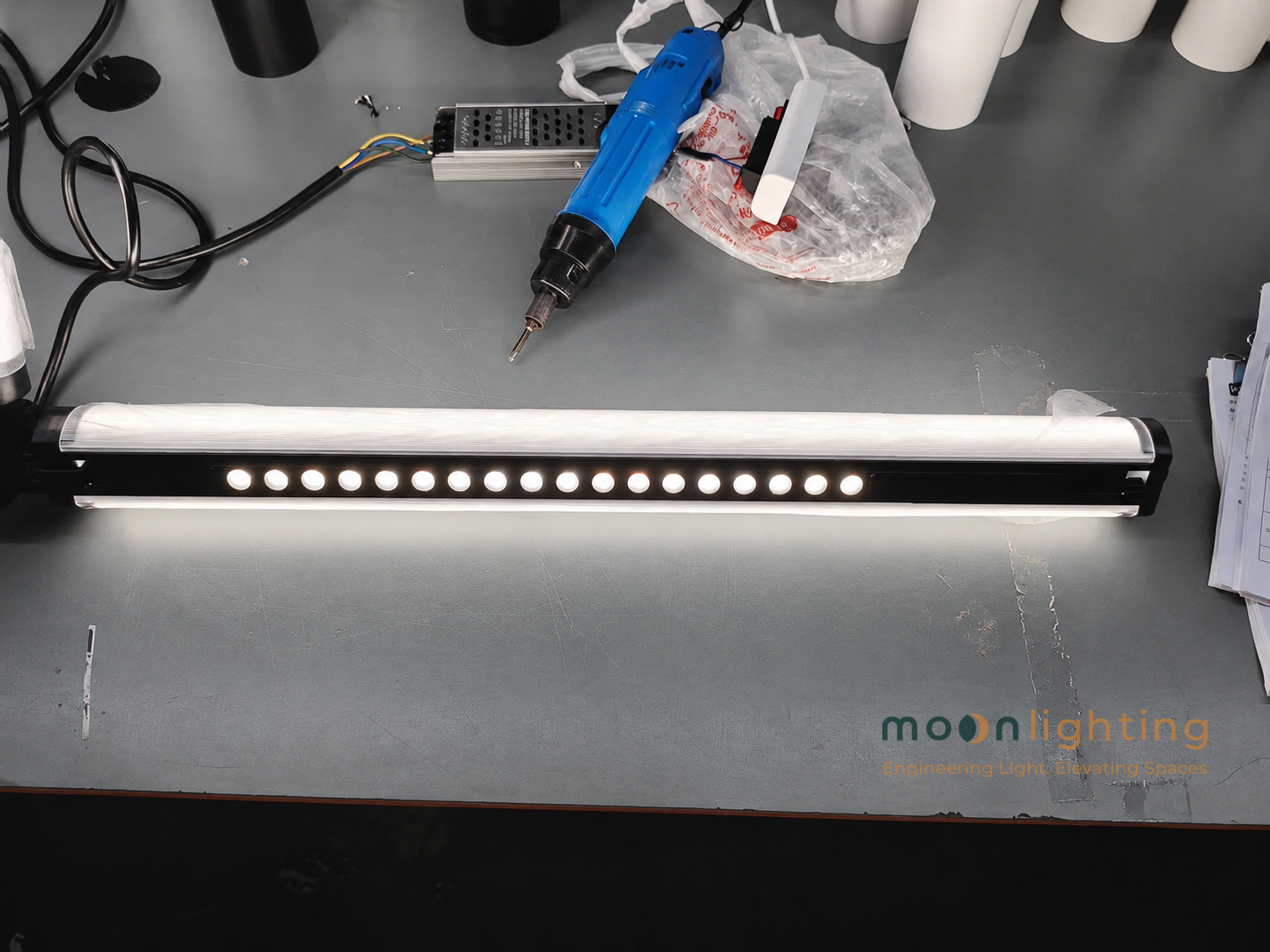

Cận cảnh chi tiết bề mặt hợp kim nhôm cao cấp kết hợp giắc cắm nối mạch song đầu tinh xảo của hệ thống S20.| Thuộc tính kỹ thuật | MG-S20-SX1 | MG-S20-SX2 | MG-S20-SX3 | MG-S20-SX4 |
|---|---|---|---|---|
| Thương hiệu | Moon Lighting | Moon Lighting | Moon Lighting | Moon Lighting |
| Nguồn điện áp cấp | DC48V (Nguồn thấp áp) | |||
| Công suất tiêu thụ | 15W | 30W | 45W | 60W |
| Dòng Chip LED | SMT2835 (CREE/OSRAM) | |||
| Chỉ số hoàn màu / Chống chói | CRI >= 90Ra / UGR < 16 | |||
| Góc chiếu mô-đun rọi | 24° | 24° | 24° | 24° |
| Tùy chọn nhiệt độ màu | 2700K/3000K/4000K/6500K | |||
| Giao thức trình điều khiển | On/OFF, Tuya Zigbee, Bluetooth, DALI, Dim 0-10V | |||
| Cấu trúc vật liệu thân vỏ | Nhôm đúc nguyên khối + Mặt PC | |||
| Đặc tính kết nối mạch | Giắc nối nguồn âm dương 2 đầu | |||
| Tuổi thọ / Bảo hành hệ thống | 50.000 Giờ / 24 Tháng | |||
| Thông số kích thước hình học | Ø55 x 600 mm | Ø55 x 1200 mm | Ø55 x 1770 mm | Ø55 x 2370 mm |

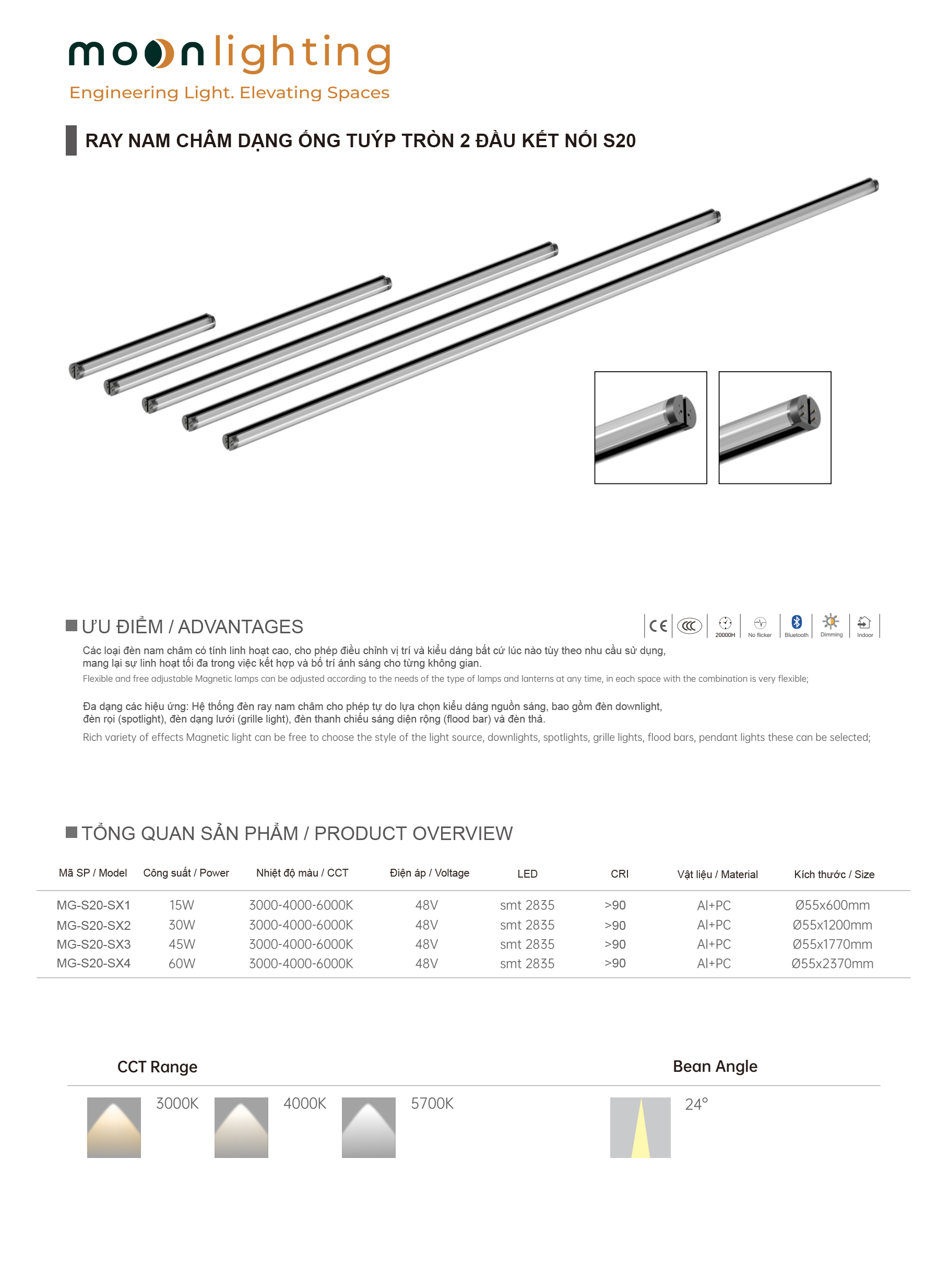

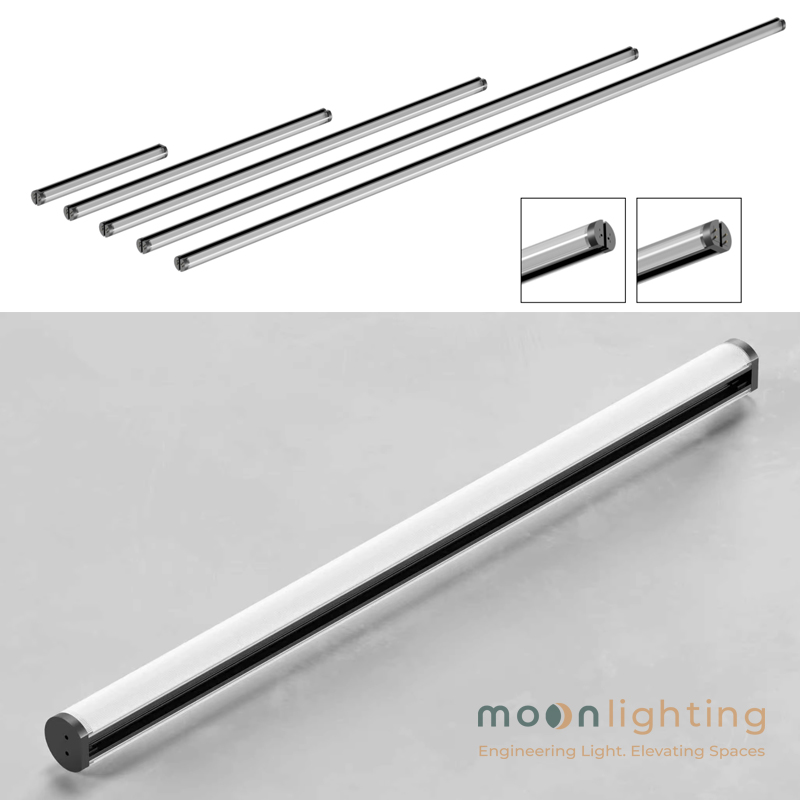

Bản vẽ cấu trúc thông số kỹ thuật chi tiết chiều dài và đường kính phi 55mm của hệ mô-đun kết nối SX Series.Để tối ưu hóa cho các phương án thiết kế trần thả nghệ thuật, dòng Thanh ray nam châm nối mạch dạng tuýp tròn S20mm được chia thành 4 tùy chọn công suất và kích thước hình học tiêu chuẩn:
• MG-S20-SX1 (15W): Kích thước nhỏ gọn Ø55x600mm, thích hợp làm các mắt xích kết nối ngắn hoặc tạo điểm nhấn ở các hốc tường, góc decor.
• MG-S20-SX2 (30W): Chiều dài tiêu chuẩn Ø55x1200mm, dòng sản phẩm cốt lõi dễ dàng bố trí đối xứng trong không gian phòng khách hoặc phòng làm việc.
• MG-S20-SX3 (45W): Chiều dài vệt sáng lớn Ø55x1770mm, là lựa chọn lý tưởng cho các trục đèn treo thả dọc theo bàn ăn hoặc quầy bar dài.
• MG-S20-SX4 (60W): Phiên bản chiều dài cực đại Ø55x2370mm, chuyên dụng cho các đại sảnh không gian mở cần những đường sáng tuyến tính mạnh mẽ, xuyên suốt.
Nhờ những ưu điểm vượt trội về khả năng kết nối cơ khí và mạch điện song song, hệ thống Thanh ray từ tính ống tròn liên hoàn cấu trúc hình học này hoàn toàn lý tưởng cho nhiều ứng dụng khác nhau: Thích hợp cho không gian gia đình, văn phòng và thương mại, mang lại giải pháp kiến trúc ánh sáng toàn diện với tuổi thọ vận hành lên đến 50.000 giờ và chính sách bảo hành chính hãng 24 tháng.
Việc lựa chọn các thiết bị chiếu sáng từ tính treo thả đòi hỏi độ chính xác cực cao về kết cấu cơ khí và độ thuần khiết của vật liệu dẫn điện. Các sản phẩm trôi nổi không rõ nguồn gốc thường gặp phải tình trạng lỏng khớp nối, suy giảm độ sáng nhanh chóng hoặc sụt áp trên đường dây dài.
Moon Lighting tự hào là đơn vị phân phối chính hãng hệ thống Đèn tuýp ray nam châm S20 kết nối song đầu tối giản chất lượng cao tại thị trường Việt Nam:
• Cam kết sử dụng nguồn linh kiện chip LED SMT2835 thế hệ mới từ CREE và OSRAM.
• Hệ thống lõi dẫn từ tính bằng đồng đỏ nguyên chất, đảm bảo hiệu suất truyền tải điện năng DC48V an toàn tuyệt đối.
• Đội ngũ kỹ sư ánh sáng giàu kinh nghiệm sẵn sàng hỗ trợ tư vấn giải pháp bóc tách bản vẽ kỹ thuật hoàn toàn miễn phí cho các nhà thầu thi công và đơn vị tư vấn thiết kế.
Để sở hữu giải pháp Thanh ray từ tính dạng ống tuýp kết nối hai đầu phi 55mm với mức giá chiết khấu dự án tốt nhất, Quý khách hàng, Chủ đầu tư và các Kiến trúc sư xin vui lòng liên hệ ngay với chúng tôi qua số HOTLINE: 0827.161.555 để nhận bảng báo giá chi tiết và catalogue sản phẩm mới nhất.

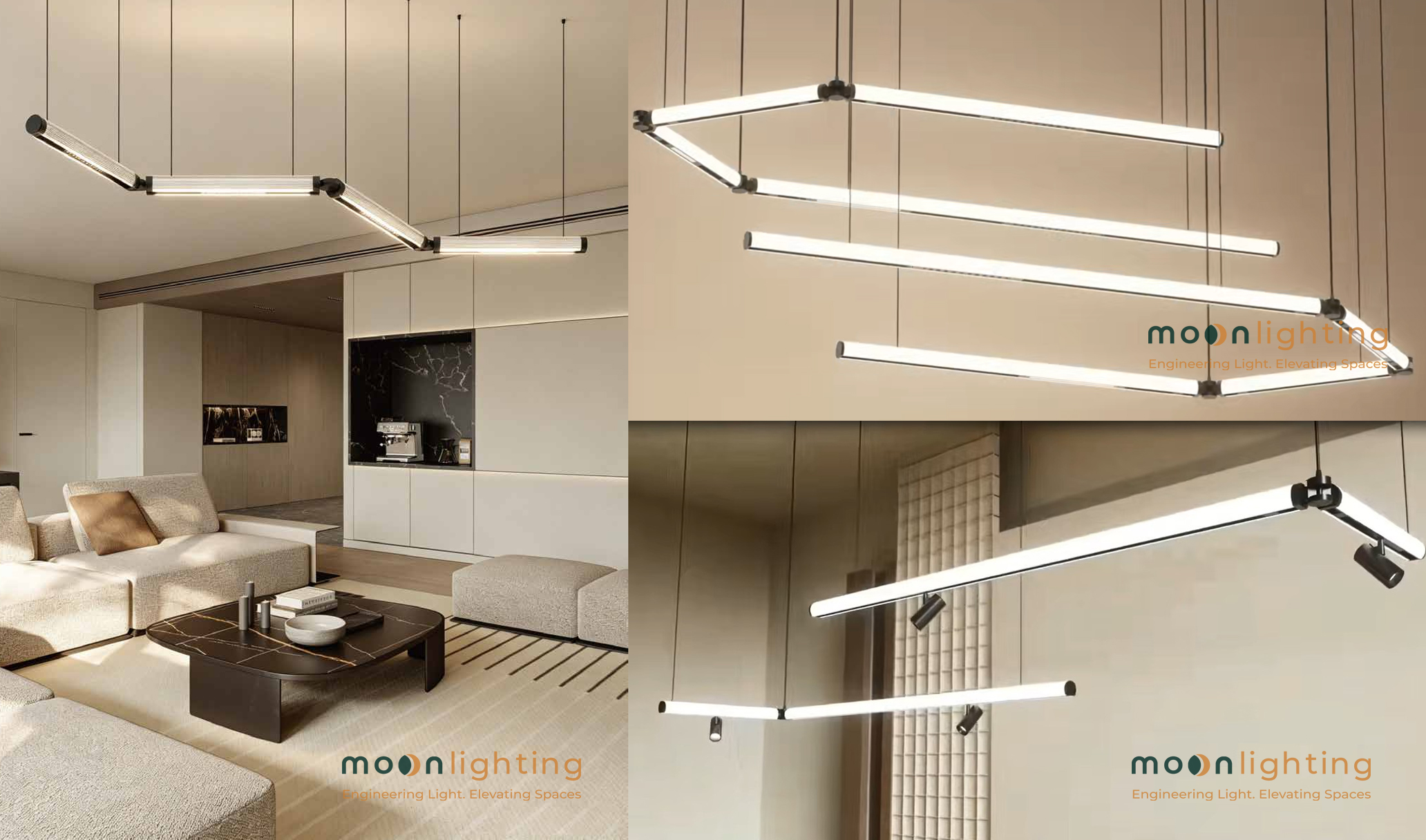

Phối cảnh nghệ thuật sử dụng hệ thanh ray nam châm dạng ống tuýp tròn kết nối song đầu kiến tạo dòng chảy ánh sáng vô cực độc bản.Đối với các dự án căn hộ hạng sang, trường học quốc tế hay công trình công cộng lớn sử dụng hệ mô-đun nối tiếp dài, việc tính toán kỹ thuật chính xác là bắt buộc để đảm bảo hệ thống vận hành bền bỉ 50.000 giờ:
1. Công thức tính công suất Driver tổng (W) chống quá tải:
Khi đấu nối tiếp nhiều thanh tuýp mã SX (Ví dụ: 2 thanh SX4 60W + 2 thanh SX2 30W), tổng công suất tiêu thụ của riêng thân ống phát quang là: 60W x 2 + 30W x 2 = 180W. Trường hợp chủ nhà lắp thêm 4 module spotlight rọi điểm (mỗi đèn 12W), tổng công suất tải thực tế sẽ là: 180W + (12W x 4) = 228W.
Để nguồn Driver DC48V hoạt động trong dải an toàn tuyệt đối, kỹ sư cơ điện cần áp dụng hệ số dự phòng an toàn 20% bằng cách nhân hệ số với 1.25:
Công suất Driver tối thiểu = 228W x 1.25 = 285W
Do đó, nhà thầu cần cấu hình một bộ nguồn Driver chuyển đổi DC48V với công suất tiêu chuẩn tối thiểu là 300W, hoặc phương án tối ưu hơn là phân tách thành hai Driver độc lập cấp điện đối xứng từ hai đầu trục.
2. Quy trình xử lý triệt tiêu độ trễ tín hiệu Dimming thông minh trên trục dài:
When sử dụng điều khiển thông minh qua giao thức DALI hoặc Tuya Zigbee trên một dải ống tuýp ghép nối dài, chân quét tín hiệu dữ liệu (Data) có thể bị nhiễu nhẹ tại các vị trí giắc nối âm dương. Để triệt tiêu hoàn toàn hiện tượng lệch pha hoặc đèn nhấp nháy khi tăng giảm độ sáng, hãy tuân thủ 2 bước sau:
• Bước 1: Tại điểm kết nối của giắc âm dương giữa các thanh, thợ điện bắt buộc phải sử dụng kẹp khóa chuyên dụng đi kèm để ép chặt mối nối tiếp điểm, ngăn chặn hiện tượng phóng điện vi mô do lỏng khớp cơ khí.
• Bước 2: Chủ động lắp đặt thêm bộ lặp tín hiệu (Signal Amplifier) đối với các hệ trục kết nối liên tục có tổng chiều dài vượt quá 12 mét. Thiết bị này giúp dòng lệnh điều khiển số được truyền dẫn mượt mà, đồng bộ 100% từ mô-đun đầu tiên đến mô-đun cuối cùng của trục sáng vô cực.
